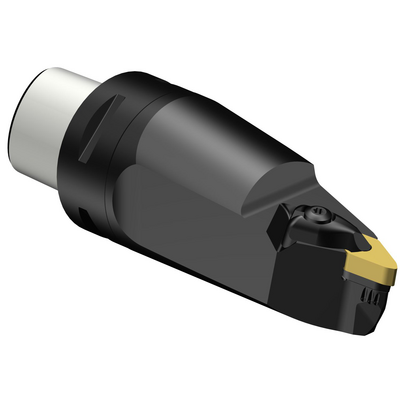

Rappresentazione specifica
Quantità per confezione: 1
ISO: C5-CP-70BL00115-12B
ID materiale: 8247094
EAN: 7323226747287
ANSI: C5-CP-70BL00115-12B

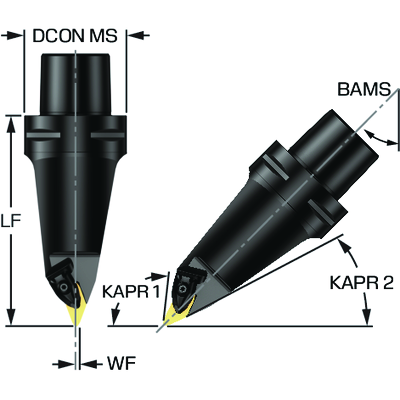

Illustrazioni tecniche
Specifiche dei prodotti
Angolo del tagliente dell'utensile(KAPR_1)
95 °
Angolo del tagliente dell'utensile(KAPR_2)
25 °
Angolo di attacco dell'utensile(PSIR)
-5 °
Codice del tipo di bloccaggio(MTP)
clamp on top of insert and into hole
Parte 2 identificativi interfaccia articoli da taglio(CUTINT_MASTER)
CoroTurn PRIME CP-B (CP-B1208D)
Interfaccia adattatore lato macchina
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C5
Angolo massimo lavorazione del piano inclinato
(RMPX)
23 °
Angolo del corpo lato pezzo
(BAWS)
0 °
Angolo del corpo lato macchina(BAMS)
45 °
Sporgenza minima(OHN)
115 mm
Sporgenza massima
(OHX)
115 mm
Versione
(HAND)
Left
Codice tipo di uscita refrigerante(CXSC)
axial inclined exit
Codice tipo ingresso refrigerante
(CNSC)
axial concentric and radial entry
Coolant exit type(CXST)
under the cutting edge
Pressione del refrigerante(CP)
150 bar
Diametro di collegamento lato macchina(DCONMS)
50 mm
Lunghezza funzionale(LF)
115 mm
Larghezza funzionale(WF)
0 mm
Altezza funzionale(HF)
0 mm
Angolo di spoglia superiore ortogonale(GAMO)
-3,9 °
Angolo di inclinazione(LAMS)
-10,3 °
Coppia(TQ)
4 Nm
Code matériau du corps
(BMC)
Acciaio
Peso dell'articolo(WT)
1,143 kg
Identificazione inserto master(MIID)
CP-B1208D
Lunghezza globale(OAL)
145 mm
Sede inserto(SSC_M)
CP-B12..D
Codice misura sede inserto, in pollici(SSC_N)
CP-B12..D
Data di lancio(ValFrom20)
23/09/22
ID pacchetto di introduzione(RELEASEPACK)
22.2
