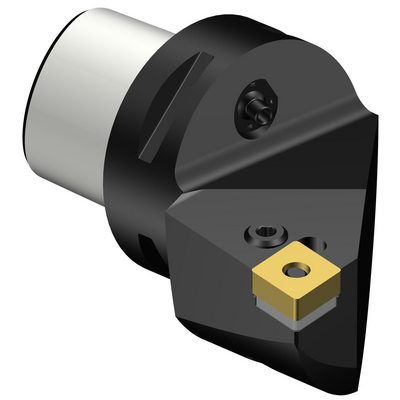

Rappresentazione specifica
Quantità per confezione: 1
ISO: C5-PCLNL-35060-12
ID materiale: 5728898
EAN: 10121941
ANSI: C5-PCLNL-35060-12
Illustrazioni tecniche
Specifiche dei prodotti
Angolo del tagliente dell'utensile(KAPR_1)
95 °
Angolo di attacco dell'utensile(PSIR)
-5 °
Codice del tipo di bloccaggio(MTP)
clamp with pin through hole
Parte 2 identificativi interfaccia articoli da taglio(CUTINT_MASTER)
CNMG 120408
Interfaccia adattatore lato macchina
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C5
Angolo massimo lavorazione del piano inclinato
(RMPX)
0 °
Angolo del corpo lato pezzo
(BAWS)
0 °
Angolo del corpo lato macchina(BAMS)
0 °
Sporgenza massima
(OHX)
60 mm
Versione
(HAND)
Left
Codice tipo di uscita refrigerante(CXSC)
decentral exit with nozzles, adjustable
Codice tipo ingresso refrigerante
(CNSC)
radial entry
Pressione del refrigerante(CP)
40 bar
Diametro di collegamento lato macchina(DCONMS)
50 mm
Lunghezza funzionale(LF)
60 mm
Larghezza funzionale(WF)
35 mm
Altezza funzionale(HF)
0 mm
Angolo di spoglia superiore ortogonale(GAMO)
-6 °
Angolo di inclinazione(LAMS)
-6 °
Coppia(TQ)
5 Nm
Code matériau du corps
(BMC)
Acciaio
Peso dell'articolo(WT)
0,7022 kg
Identificazione inserto master(MIID)
CNMG 12 04 08
Lunghezza globale(OAL)
90 mm
Sede inserto(SSC_M)
12
Codice misura sede inserto, in pollici(SSC_N)
1/2
Data di lancio(ValFrom20)
28/01/91
ID pacchetto di introduzione(RELEASEPACK)
91.1
