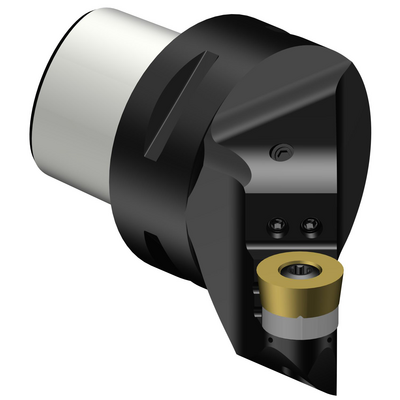

Rappresentazione specifica
Quantità per confezione: 1
ISO: C5-SRSCL-35060-16XC
ID materiale: 7960710
EAN: 7323225520102
ANSI: C5-SRSCL-35060-16XC

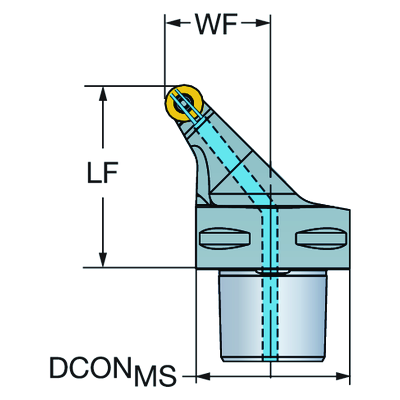

Illustrazioni tecniche
Specifiche dei prodotti
Codice del tipo di bloccaggio(MTP)
clamp with screw through hole
Parte 2 identificativi interfaccia articoli da taglio(CUTINT_MASTER)
Rail interface ( RC1606MP )
Interfaccia adattatore lato macchina
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C5
Angolo massimo lavorazione del piano inclinato
(RMPX)
45 °
Diametro minimo del foro
(DMIN_1)
5,9055 inch
Diametro minimo del foro(DMIN_2)
6,4961 inch
Angolo del corpo lato pezzo
(BAWS)
0 °
Angolo del corpo lato macchina(BAMS)
0 °
Sporgenza massima
(OHX)
2,3622 inch
Versione
(HAND)
Left
Codice tipo di uscita refrigerante(CXSC)
Axially concentric or off-center with nozzle, adjustable
Codice tipo ingresso refrigerante
(CNSC)
axial concentric and radial entry
Coolant exit type(CXST)
both over and under the cutting edge
Pressione del refrigerante(CP)
2.176 PSI
Diametro di collegamento lato macchina(DCONMS)
1,9685 inch
Lunghezza funzionale(LF)
2,3622 inch
Larghezza funzionale(WF)
1,378 inch
Altezza funzionale(HF)
0 inch
Angolo di spoglia superiore ortogonale(GAMO)
0 °
Angolo di inclinazione(LAMS)
0 °
Coppia(TQ)
4,7204 ftlbf
Code matériau du corps
(BMC)
Acciaio
Peso dell'articolo(WT)
1,5589 lb
Identificazione inserto master(MIID)
RCMT 16 06 MP
Lunghezza globale(OAL)
3,5433 inch
Sede inserto(SSC_M)
16
Codice misura sede inserto, in pollici(SSC_N)
.630
Data di lancio(ValFrom20)
25/09/20
ID pacchetto di introduzione(RELEASEPACK)
20.2
