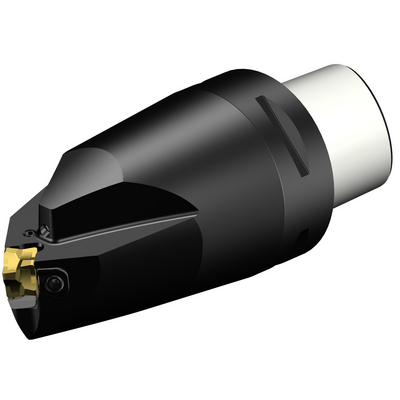

Rappresentazione specifica
Quantità per confezione: 1
ISO: C6-3-80-MN00115-10C
ID materiale: 7096823
EAN: 7323221263355
ANSI: C6-3-80-MN00115-10C

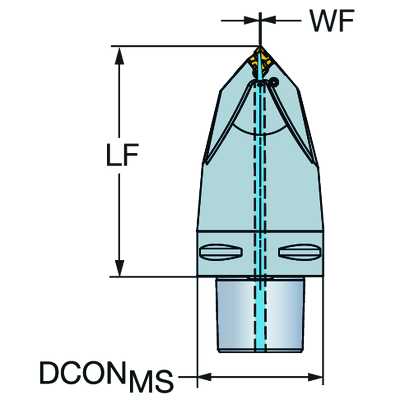

Illustrazioni tecniche
Specifiche dei prodotti
Angolo del tagliente dell'utensile(KAPR_1)
95 °
Angolo di attacco dell'utensile(PSIR)
-5 °
Codice del tipo di bloccaggio(MTP)
clamp with pin through hole
Parte 2 identificativi interfaccia articoli da taglio(CUTINT_MASTER)
CoroTurn 300 -3-80-101108
Interfaccia adattatore lato macchina
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C6
Angolo massimo lavorazione del piano inclinato
(RMPX)
0 °
Diametro minimo del foro(DMIN_2)
250 mm
Angolo del corpo lato pezzo
(BAWS)
0 °
Angolo del corpo lato macchina(BAMS)
45 °
Sporgenza massima
(OHX)
115 mm
Versione
(HAND)
Neutral
Codice tipo di uscita refrigerante(CXSC)
Axially concentric or off-center with nozzle, adjustable
Codice tipo ingresso refrigerante
(CNSC)
axial concentric and radial entry
Pressione del refrigerante(CP)
150 bar
Diametro di collegamento lato macchina(DCONMS)
63 mm
Lunghezza funzionale(LF)
115 mm
Larghezza funzionale(WF)
0,37 mm
Altezza funzionale(HF)
0 mm
Angolo di spoglia superiore ortogonale(GAMO)
-5,5 °
Angolo di inclinazione(LAMS)
-6,466 °
Coppia(TQ)
4,5 Nm
Code matériau du corps
(BMC)
Acciaio
Peso dell'articolo(WT)
2,049 kg
Identificazione inserto master(MIID)
3-80-101108
Lunghezza globale(OAL)
153 mm
Sede inserto(SSC_M)
10
Codice misura sede inserto, in pollici(SSC_N)
10
Data di lancio(ValFrom20)
22/09/16
ID pacchetto di introduzione(RELEASEPACK)
16.2
