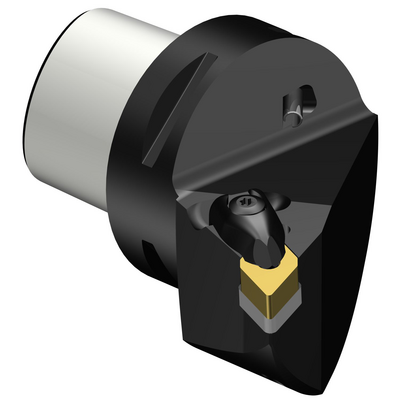

Rappresentazione specifica
Quantità per confezione: 1
ISO: C6-DDHNL-45065-15
ID materiale: 5729214
EAN: 11587085
ANSI: C6-DDHNL-45065-15
Illustrazioni tecniche
Specifiche dei prodotti
Angolo del tagliente dell'utensile(KAPR_1)
107,5 °
Angolo di attacco dell'utensile(PSIR)
-17,5 °
Codice del tipo di bloccaggio(MTP)
clamp on top of insert and into hole
Parte 2 identificativi interfaccia articoli da taglio(CUTINT_MASTER)
DNMG 150608
Interfaccia adattatore lato macchina
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C6
Angolo massimo lavorazione del piano inclinato
(RMPX)
12,5 °
Diametro minimo del foro
(DMIN_1)
110 mm
Diametro minimo del foro(DMIN_2)
190 mm
Angolo del corpo lato pezzo
(BAWS)
0 °
Angolo del corpo lato macchina(BAMS)
0 °
Sporgenza massima
(OHX)
65 mm
Versione
(HAND)
Left
Codice tipo di uscita refrigerante(CXSC)
axial inclined exit
Codice tipo ingresso refrigerante
(CNSC)
axial concentric and radial entry
Pressione del refrigerante(CP)
40 bar
Diametro di collegamento lato macchina(DCONMS)
63 mm
Lunghezza funzionale(LF)
65 mm
Larghezza funzionale(WF)
45 mm
Altezza funzionale(HF)
0 mm
Angolo di spoglia superiore ortogonale(GAMO)
-6 °
Angolo di inclinazione(LAMS)
-7 °
Coppia(TQ)
3,9 Nm
Code matériau du corps
(BMC)
Acciaio
Peso dell'articolo(WT)
1,259 kg
Identificazione inserto master(MIID)
DNMG 15 06 08
Lunghezza globale(OAL)
103 mm
Sede inserto(SSC_M)
15
Codice misura sede inserto, in pollici(SSC_N)
1/2
Data di lancio(ValFrom20)
11/08/03
ID pacchetto di introduzione(RELEASEPACK)
03.2
