Rappresentazione specifica
Quantità per confezione: 1
ISO: C6-DDMNL-33120-1504
ID materiale: 5729061
EAN: 12461256
ANSI: C6-DDMNL-33120-1504

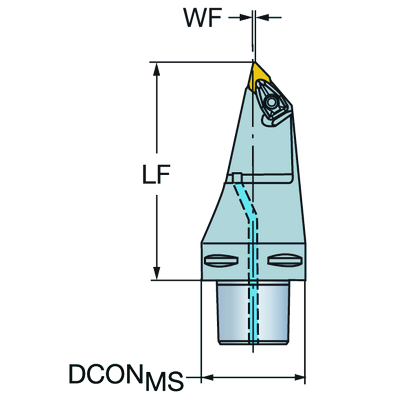

Illustrazioni tecniche
Specifiche dei prodotti
Angolo del tagliente dell'utensile(KAPR_1)
93 °
Angolo del tagliente dell'utensile(KAPR_2)
32 °
Angolo di attacco dell'utensile(PSIR)
-3 °
Codice del tipo di bloccaggio(MTP)
clamp on top of insert and into hole
Parte 2 identificativi interfaccia articoli da taglio(CUTINT_MASTER)
DNMG 150408
Interfaccia adattatore lato macchina
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C6
Angolo massimo lavorazione del piano inclinato
(RMPX)
27 °
Angolo del corpo lato pezzo
(BAWS)
0 °
Angolo del corpo lato macchina(BAMS)
45 °
Sporgenza massima
(OHX)
120 mm
Versione
(HAND)
Left
Codice tipo di uscita refrigerante(CXSC)
decentral exit with nozzles, adjustable
Codice tipo ingresso refrigerante
(CNSC)
axial concentric and radial entry
Pressione del refrigerante(CP)
40 bar
Diametro di collegamento lato macchina(DCONMS)
63 mm
Lunghezza funzionale(LF)
120 mm
Larghezza funzionale(WF)
33 mm
Altezza funzionale(HF)
0 mm
Angolo di spoglia superiore ortogonale(GAMO)
-5 °
Angolo di inclinazione(LAMS)
-6 °
Coppia(TQ)
3,9 Nm
Code matériau du corps
(BMC)
Acciaio
Peso dell'articolo(WT)
2,014 kg
Identificazione inserto master(MIID)
DNMG 15 04 08
Lunghezza globale(OAL)
158 mm
Sede inserto(SSC_M)
15
Codice misura sede inserto, in pollici(SSC_N)
1/2
Data di lancio(ValFrom20)
08/09/09
ID pacchetto di introduzione(RELEASEPACK)
09.2
