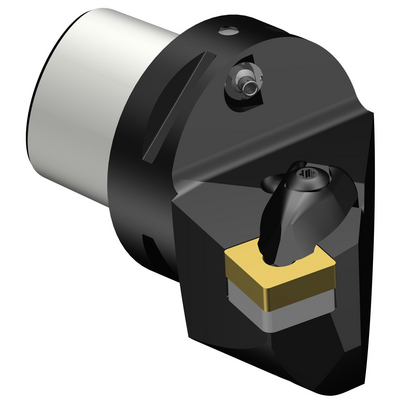

Rappresentazione specifica
Quantità per confezione: 1
ISO: C6-DSKNL-45065-19
ID materiale: 5729737
EAN: 11413102
ANSI: C6-DSKNL-45065-19

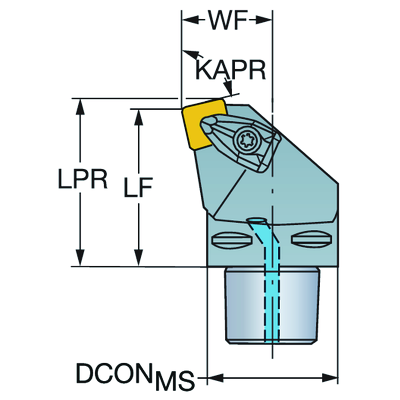

Illustrazioni tecniche
Specifiche dei prodotti
Angolo del tagliente dell'utensile(KAPR_1)
75 °
Angolo di attacco dell'utensile(PSIR)
15 °
Codice del tipo di bloccaggio(MTP)
clamp on top of insert and into hole
Parte 2 identificativi interfaccia articoli da taglio(CUTINT_MASTER)
SNMG 190612
Interfaccia adattatore lato macchina
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C6
Angolo massimo lavorazione del piano inclinato
(RMPX)
10 °
Diametro minimo del foro
(DMIN_1)
125 mm
Angolo del corpo lato pezzo
(BAWS)
0 °
Angolo del corpo lato macchina(BAMS)
0 °
Sporgenza massima
(OHX)
65 mm
Versione
(HAND)
Left
Codice tipo di uscita refrigerante(CXSC)
decentral exit with nozzles, adjustable
Codice tipo ingresso refrigerante
(CNSC)
axial concentric and radial entry
Pressione del refrigerante(CP)
40 bar
Diametro di collegamento lato macchina(DCONMS)
63 mm
Lunghezza sporgente(LPR)
69,6 mm
Lunghezza funzionale(LF)
65 mm
Larghezza funzionale(WF)
45 mm
Altezza funzionale(HF)
0 mm
Angolo di spoglia superiore ortogonale(GAMO)
-6 °
Angolo di inclinazione(LAMS)
-6 °
Coppia(TQ)
6,4 Nm
Code matériau du corps
(BMC)
Acciaio
Peso dell'articolo(WT)
1,271 kg
Identificazione inserto master(MIID)
SNMG 19 06 12
Lunghezza globale(OAL)
107,6 mm
Sede inserto(SSC_M)
19
Codice misura sede inserto, in pollici(SSC_N)
3/4
Data di lancio(ValFrom20)
07/10/02
ID pacchetto di introduzione(RELEASEPACK)
02.2
