Obsoleto
Rappresentazione specifica
Sostituito da C6-SVJBL-45065-16C1
Non disponibile
Completamente sostituibile con il prodotto originale.
Interrotto
Quantità per confezione: 1
ISO: C6-SVJBL-45065-16C
ID materiale: 7884050
EAN: 7323225162128
ANSI: C6-SVJBL-45065-16C

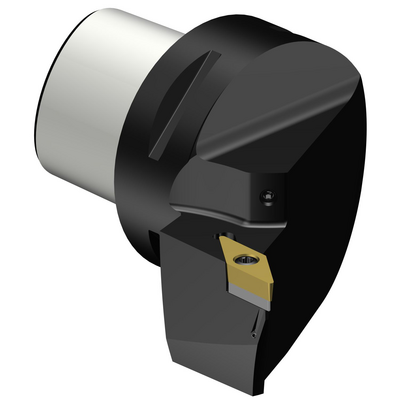

Illustrazioni tecniche
Specifiche dei prodotti
Angolo del tagliente dell'utensile(KAPR_1)
93 °
Angolo di attacco dell'utensile(PSIR)
-3 °
Codice del tipo di bloccaggio(MTP)
clamp with screw through hole
Parte 2 identificativi interfaccia articoli da taglio(CUTINT_MASTER)
VBMT 160408/ VCMT 160408
Interfaccia adattatore lato macchina
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C6
Angolo massimo lavorazione del piano inclinato
(RMPX)
50 °
Diametro minimo del foro
(DMIN_1)
400 mm
Diametro minimo del foro(DMIN_2)
190 mm
Angolo del corpo lato pezzo
(BAWS)
0 °
Angolo del corpo lato macchina(BAMS)
0 °
Sporgenza massima
(OHX)
65 mm
Versione
(HAND)
Left
Codice tipo di uscita refrigerante(CXSC)
Axially concentric or off-center with nozzle, adjustable
Codice tipo ingresso refrigerante
(CNSC)
axial concentric and radial entry
Coolant exit type(CXST)
both over and under the cutting edge
Pressione del refrigerante(CP)
150 bar
Diametro di collegamento lato macchina(DCONMS)
63 mm
Lunghezza funzionale(LF)
65 mm
Larghezza funzionale(WF)
45 mm
Altezza funzionale(HF)
0 mm
Angolo di spoglia superiore ortogonale(GAMO)
0 °
Angolo di inclinazione(LAMS)
0 °
Coppia(TQ)
3 Nm
Code matériau du corps
(BMC)
Acciaio
Peso dell'articolo(WT)
1,107 kg
Identificazione inserto master(MIID)
VBMT 16 04 08
Lunghezza globale(OAL)
103 mm
Sede inserto(SSC_M)
16
Codice misura sede inserto, in pollici(SSC_N)
3/8
Data di lancio(ValFrom20)
20/02/20
ID pacchetto di introduzione(RELEASEPACK)
20.1
