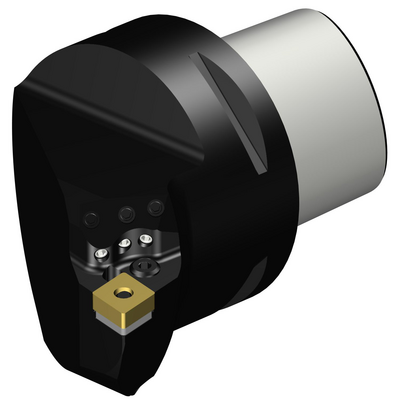

Rappresentazione specifica
Sostituito da C8-PCLNR-55080-12C1
Disponibile entro una settimana
Completamente sostituibile con il prodotto originale.
Quantità per confezione: 1
ISO: C8-PCLNR-55080-12HP
ID materiale: 5853302
EAN: 25853302
ANSI: C8-PCLNR-55080-12HP
Illustrazioni tecniche
Specifiche dei prodotti
Angolo del tagliente dell'utensile(KAPR_1)
95 °
Angolo di attacco dell'utensile(PSIR)
-5 °
Codice del tipo di bloccaggio(MTP)
clamp with pin through hole
Parte 2 identificativi interfaccia articoli da taglio(CUTINT_MASTER)
CNMG 120408
Interfaccia adattatore lato macchina
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C8
Angolo massimo lavorazione del piano inclinato
(RMPX)
0 °
Diametro minimo del foro
(DMIN_1)
100 mm
Diametro minimo del foro(DMIN_2)
250 mm
Angolo del corpo lato pezzo
(BAWS)
0 °
Angolo del corpo lato macchina(BAMS)
0 °
Sporgenza massima
(OHX)
80 mm
Versione
(HAND)
Right
Codice tipo di uscita refrigerante(CXSC)
Axially concentric or off-center with nozzle, adjustable
Codice tipo ingresso refrigerante
(CNSC)
axial concentric and radial entry
Pressione del refrigerante(CP)
150 bar
Diametro di collegamento lato macchina(DCONMS)
80 mm
Lunghezza funzionale(LF)
80 mm
Larghezza funzionale(WF)
55 mm
Altezza funzionale(HF)
0 mm
Angolo di spoglia superiore ortogonale(GAMO)
-6 °
Angolo di inclinazione(LAMS)
-6 °
Coppia(TQ)
5 Nm
Code matériau du corps
(BMC)
Acciaio
Peso dell'articolo(WT)
2,538 kg
Identificazione inserto master(MIID)
CNMG 12 04 08
Lunghezza globale(OAL)
128 mm
Sede inserto(SSC_M)
12
Codice misura sede inserto, in pollici(SSC_N)
1/2
Data di lancio(ValFrom20)
19/02/10
ID pacchetto di introduzione(RELEASEPACK)
10.1
