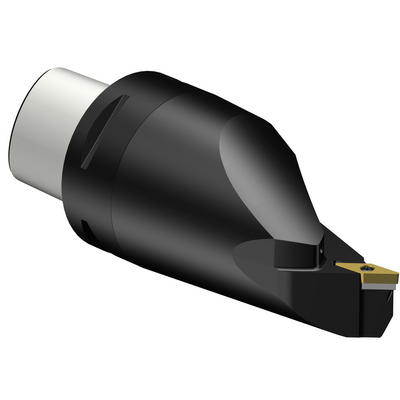

Rappresentazione specifica
Prezzo di listino: 987.00 EUR
Realizzato su ordinazione
Quantità per confezione: 1
ISO: C8-SVMBL-00160-16C1
ID materiale: 8442533
EAN: 7323227560908
ANSI: C8-SVMBL-00160-16C1
Illustrazioni tecniche
Illustrazioni tecniche
Specifiche dei prodotti
Angolo del tagliente dell'utensile
(KAPR_1)
93 °
Angolo del tagliente dell'utensile
(KAPR_2)
52 °
Angolo di attacco dell'utensile(PSIR)
-3 °
Codice del tipo di bloccaggio(MTP)
clamp with screw through hole
Parte 2 identificativi interfaccia articoli da taglio(CUTINT_MASTER)
VBMT 160408/ VCMT 160408
Interfaccia adattatore lato macchina
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C8
Angolo massimo lavorazione del piano inclinato
(RMPX)
50 °
Angolo del corpo lato pezzo
(BAWS)
0 °
Angolo del corpo lato macchina(BAMS)
45 °
Sporgenza massima
(OHX)
160 mm
Versione
(HAND)
Sinistro
Codice tipo di uscita refrigerante(CXSC)
Axially concentric or off-center with nozzle, adjustable
Codice tipo ingresso refrigerante
(CNSC)
axial concentric and radial entry
Tipo di uscita del refrigerante(CXST)
both over and under the cutting edge
Pressione del refrigerante(CP)
150 bar
Diametro di collegamento(DCONMS)
80 mm
Lunghezza funzionale(LF)
160 mm
Larghezza funzionale(WF)
0 mm
Altezza funzionale(HF)
0 mm
Angolo di spoglia superiore ortogonale(GAMO)
0 °
Angolo di inclinazione(LAMS)
0 °
Coppia(TQ)
3 Nm
Code matériau du corps
(BMC)
Acciaio
Peso dell'articolo(WT)
4,25 kg
Identificazione inserto master(MIID)
VBMT 16 04 08
Lunghezza globale(OAL)
208 mm
Sede inserto(SSC_M)
16
Codice misura sede inserto, in pollici(SSC_N)
3/8
Data di lancio(ValFrom20)
14/11/23
ID pacchetto di introduzione(RELEASEPACK)
24.1
