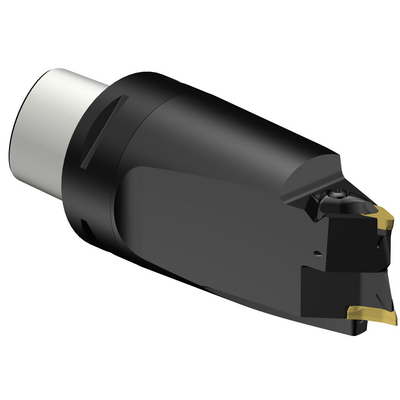

Rappresentazione specifica
Sostituito da C8-T-A11B12L-160
Disponibile a stock
Non compatibile con gli inserti legati al prodotto originale.
Quantità per confezione: 1
ISO: C8-T-A11B11L-160
ID materiale: 7393098
EAN: 7323222314865
ANSI: C8-T-A11B11L-160

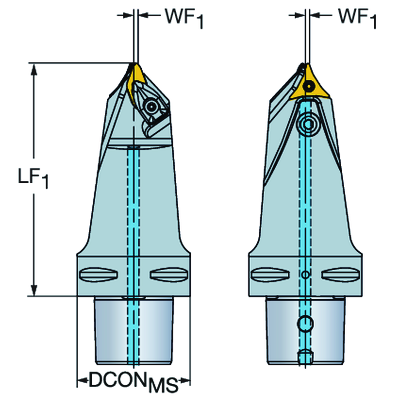

Illustrazioni tecniche
Specifiche dei prodotti
KAPR_1_TURNING_1(KAPR_1_TURNING_1)
95 °
KAPR_1_TURNING_2(KAPR_1_TURNING_2)
115 °
KAPR_2_TURNING_1(KAPR_2_TURNING_1)
25 °
KAPR_2_TURNING_2(KAPR_2_TURNING_2)
30 °
Angolo di attacco dell'utensile(PSIR_TURNING_1)
-5 °
Angolo di attacco dell'utensile(PSIR_TURNING_2)
-25 °
Codice del tipo di bloccaggio(MTP_TURNING_1)
clamp on top of insert and into hole
Codice del tipo di bloccaggio(MTP_TURNING_2)
clamp with screw through hole
Parte 2 identificativi interfaccia articoli da taglio(CUTINT_MASTER_TURNING_2)
CoroTurn PRIME CP-A (CP-A1108)
Parte 2 identificativi interfaccia articoli da taglio(CUTINT_MASTER_TURNING_1)
CoroTurn PRIME CP-B (CP-B1108)
Interfaccia adattatore lato macchina
(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C8
Angolo massimo lavorazione del piano inclinato(RMPX_TURNING_1)
0 °
Angolo massimo lavorazione del piano inclinato(RMPX_TURNING_2)
15 °
Angolo del corpo lato pezzo(BAWS_TURNING_2)
0 °
Angolo del corpo lato pezzo(BAWS_TURNING_1)
0 °
Angolo del corpo lato macchina(BAMS_TURNING_1)
45 °
Angolo del corpo lato macchina(BAMS_TURNING_2)
45 °
Sporgenza massima(OHX_TURNING_1)
160 mm
Sporgenza massima(OHX_TURNING_2)
160 mm
Versione(HAND_TURNING_2)
Left
Codice tipo di uscita refrigerante(CXSC_TURNING_1)
axial inclined exit
Codice tipo di uscita refrigerante(CXSC_TURNING_2)
axial inclined focused exit with nozzle
Codice tipo ingresso refrigerante
(CNSC)
axial concentric and radial entry
Coolant exit supply type(CXST_TURNING_1)
under the cutting edge
Coolant exit supply type(CXST_TURNING_2)
both over and under the cutting edge
Pressione del refrigerante(CP)
150 bar
Diametro di collegamento lato macchina(DCONMS)
80 mm
Diametro funzionale(DFC)
55 mm
Numero standard(STDNO)
ISO26623-1
Lunghezza sporgente(LPR_TURNING_2)
160 mm
Lunghezza sporgente(LPR_TURNING_1)
160 mm
Lunghezza funzionale(LF_TURNING_1)
160 mm
Lunghezza funzionale(LF_TURNING_2)
160 mm
Larghezza funzionale(WF_TURNING_1)
2 mm
Larghezza funzionale(WF_TURNING_2)
2 mm
Altezza funzionale(HF_TURNING_1)
25 mm
Altezza funzionale(HF_TURNING_2)
25 mm
Angolo di spoglia superiore ortogonale(GAMO_TURNING_2)
0 °
Angolo di spoglia superiore ortogonale(GAMO_TURNING_1)
0 °
Angolo di inclinazione(LAMS_TURNING_1)
0 °
Angolo di inclinazione(LAMS_TURNING_2)
0 °
Coppia(TQ_TURNING_1)
4 Nm
Coppia(TQ_TURNING_2)
4 Nm
Code matériau du corps
(BMC)
Acciaio
Identificazione inserto master(MIID_TURNING_1)
CP-B1108
Identificazione inserto master(MIID_TURNING_2)
CP-A1108
Peso dell'articolo(WT)
5,087 kg
Codice misura sede inserto, in pollici(SSC_N_TURNING_1)
CP-B11
Codice misura sede inserto, metrico(SSC_M_TURNING_1)
CP-B11
Altezza globale(OAH)
80 mm
Codice misura sede inserto, metrico(SSC_M_TURNING_2)
CP-A11
Codice misura sede inserto, in pollici(SSC_N_TURNING_2)
CP-A11
Data di lancio(ValFrom20)
23/09/17
ID pacchetto di introduzione(RELEASEPACK)
17.2
