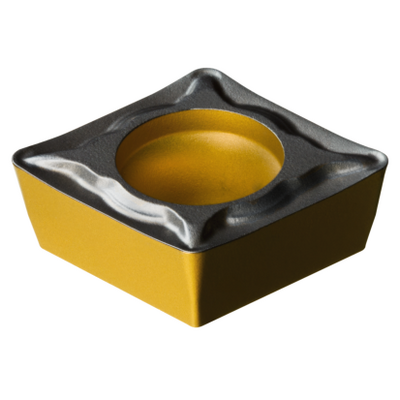

Rappresentazione generica
Quantità per confezione: 10
ISO: CPMT 09 T3 08-UM 1515
ID materiale: 5726219
EAN: 12346751
ANSI: CPMT 3(2.5)2-UM 1515
Valori iniziali (KAPR 95 deg )
P2.1.Z.AN, Durezza: 175 HB
p
ap 1.25 mm (0.5 - 4)
fn 0.25 mm/r (0.12 - 0.4)
hex 0.25 mm/r (0.12 - 0.4)
vc 165 m/min (290 - 85)
M1.0.Z.AQ, Durezza: 200 HB
m
ap 1.25 mm (0.5 - 4)
fn 0.25 mm/r (0.12 - 0.4)
hex 0.25 mm/r (0.12 - 0.4)
vc 170 m/min (235 - 115)
Illustrazioni tecniche
Specifiche dei prodotti
Livello 1 di classificazione del materiale(TMC1ISO)
Geometria(CBMD)
UM
Tipo di operazione
(CTPT)
pre-machining with demand on surface
Codice tipo di montaggio inserto (metrico)(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
Diametro del foro di fissaggio(D1)
4,4 mm
Misura e forma dell'inserto(CUTINT_SIZESHAPE)
CP09T3
Numero di taglienti(CEDC)
2
Diametro del cerchio inscritto(IC)
9,525 mm
Codice della forma dell'inserto(SC)
Rhombic 80
Lunghezza effettiva del tagliente(LE)
8,8719 mm
Raggio di punta
(RE)
0,7938 mm
Versione
(HAND)
Neutral
Qualità
(GRADE)
1515
Substrato(SUBSTRATE)
HC
Rivestimento(COATING)
CVD TiCN+Al2O3+TiN
Spessore dell'inserto(S)
3,9688 mm
Angolo di spoglia inferiore principale(AN)
11 °
Peso dell'articolo(WT)
0,0036 kg
Sede inserto(SSC_M)
09
Codice misura sede inserto, in pollici(SSC_N)
3/8
Data di lancio(ValFrom20)
08/09/08
ID pacchetto di introduzione(RELEASEPACK)
08.2
