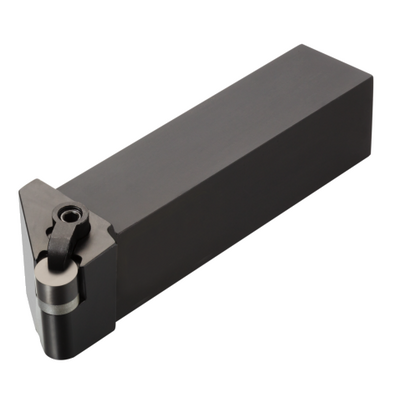

Rappresentazione generica
Quantità per confezione: 1
ISO: CRGNR 20 4D
ID materiale: 5726161
EAN: 80015867
ANSI: CRGNR 20 4D

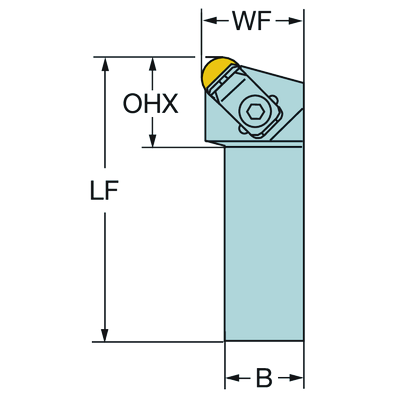

Illustrazioni tecniche
Specifiche dei prodotti
Codice del tipo di bloccaggio(MTP)
clamp on top of insert
Parte 2 identificativi interfaccia articoli da taglio(CUTINT_MASTER)
inch RNGN 120700
Interfaccia adattatore lato macchina
(ADINTMS)
Rectangular shank -inch: 1 1/4 x 1 1/4
Angolo massimo lavorazione del piano inclinato
(RMPX)
27 °
Angolo del corpo lato pezzo
(BAWS)
0 °
Angolo del corpo lato macchina(BAMS)
0 °
Sporgenza massima
(OHX)
31,75 mm
Versione
(HAND)
Right
Codice tipo di uscita refrigerante(CXSC)
no coolant exit
Codice tipo ingresso refrigerante
(CNSC)
without coolant entry
Larghezza dello stelo(B)
31,75 mm
Altezza dello stelo(H)
31,75 mm
Lunghezza funzionale(LF)
152,4 mm
Larghezza funzionale(WF)
38,1 mm
Altezza funzionale(HF)
31,75 mm
Angolo di spoglia superiore ortogonale(GAMO)
-6 °
Angolo di inclinazione(LAMS)
-6 °
Coppia(TQ)
5 Nm
Code matériau du corps
(BMC)
Acciaio
Peso dell'articolo(WT)
1,186 kg
Identificazione inserto master(MIID)
RNGN 12 07 00
Lunghezza globale(OAL)
152,4 mm
Sede inserto(SSC_M)
12
Codice misura sede inserto, in pollici(SSC_N)
1/2
Data di lancio(ValFrom20)
02/01/84
ID pacchetto di introduzione(RELEASEPACK)
84.1
