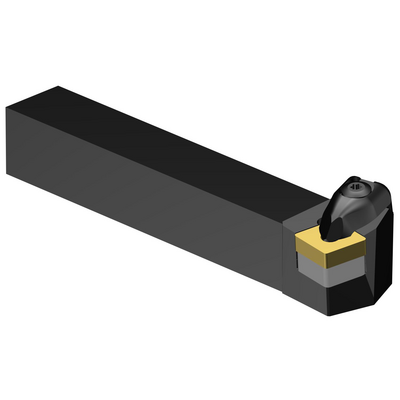

Rappresentazione specifica
Quantità per confezione: 1
ISO: DCKNL 2020K 12
ID materiale: 5730578
EAN: 11828062
ANSI: DCKNL 2020K 12
Illustrazioni tecniche
Specifiche dei prodotti
Angolo del tagliente dell'utensile(KAPR_1)
75 °
Angolo di attacco dell'utensile(PSIR)
15 °
Codice del tipo di bloccaggio(MTP)
clamp on top of insert and into hole
Parte 2 identificativi interfaccia articoli da taglio(CUTINT_MASTER)
CNMG 120408 (100deg)
Interfaccia adattatore lato macchina
(ADINTMS)
Rectangular shank -metric: 20 x 20
Angolo massimo lavorazione del piano inclinato
(RMPX)
0 °
Angolo del corpo lato pezzo
(BAWS)
0 °
Angolo del corpo lato macchina(BAMS)
0 °
Sporgenza massima
(OHX)
21,2 mm
Versione
(HAND)
Left
Codice tipo di uscita refrigerante(CXSC)
no coolant exit
Codice tipo ingresso refrigerante
(CNSC)
without coolant entry
Larghezza dello stelo(B)
20 mm
Altezza dello stelo(H)
20 mm
Lunghezza sporgente(LPR)
128,09 mm
Lunghezza funzionale(LF)
125 mm
Larghezza funzionale(WF)
25 mm
Altezza funzionale(HF)
20 mm
Angolo di spoglia superiore ortogonale(GAMO)
-6 °
Angolo di inclinazione(LAMS)
-6 °
Coppia(TQ)
3,9 Nm
Code matériau du corps
(BMC)
Acciaio
Peso dell'articolo(WT)
0,403 kg
Identificazione inserto master(MIID)
CNMG 12 04 08
Lunghezza globale(OAL)
128,09 mm
Sede inserto(SSC_M)
12
Codice misura sede inserto, in pollici(SSC_N)
1/2
Data di lancio(ValFrom20)
09/08/04
ID pacchetto di introduzione(RELEASEPACK)
04.2
