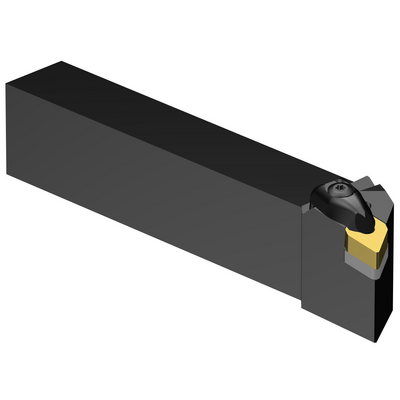

Rappresentazione specifica
Prezzo di listino: 135.00 EUR
Disponibile a stock
Quantità per confezione: 1
ISO: DDJNL 3225P 15
ID materiale: 5731074
EAN: 11051806
ANSI: DDJNL 3225P 15
Illustrazioni tecniche
Illustrazioni tecniche
Specifiche dei prodotti
Angolo del tagliente dell'utensile(KAPR_1)
93 °
Angolo di attacco dell'utensile(PSIR)
-3 °
Codice del tipo di bloccaggio(MTP)
clamp on top of insert and into hole
Parte 2 identificativi interfaccia articoli da taglio(CUTINT_MASTER)
DNMG 150608
Interfaccia adattatore lato macchina
(ADINTMS)
Rectangular shank -metric: 32 x 25
Angolo massimo lavorazione del piano inclinato
(RMPX)
27 °
Angolo del corpo lato pezzo
(BAWS)
0 °
Angolo del corpo lato macchina(BAMS)
0 °
Sporgenza massima
(OHX)
39,4 mm
Versione
(HAND)
Left
Codice tipo di uscita refrigerante(CXSC)
no coolant exit
Codice tipo ingresso refrigerante
(CNSC)
without coolant entry
Larghezza dello stelo(B)
25 mm
Altezza dello stelo(H)
32 mm
Lunghezza funzionale(LF)
170 mm
Larghezza funzionale(WF)
32 mm
Altezza funzionale(HF)
32 mm
Angolo di spoglia superiore ortogonale(GAMO)
-6 °
Angolo di inclinazione(LAMS)
-7 °
Coppia(TQ)
3,9 Nm
Code matériau du corps
(BMC)
Acciaio
Peso dell'articolo(WT)
1,024 kg
Identificazione inserto master(MIID)
DNMG 15 06 08
Lunghezza globale(OAL)
170 mm
Sede inserto(SSC_M)
15
Codice misura sede inserto, in pollici(SSC_N)
1/2
Data di lancio(ValFrom20)
26/01/98
ID pacchetto di introduzione(RELEASEPACK)
98.1
