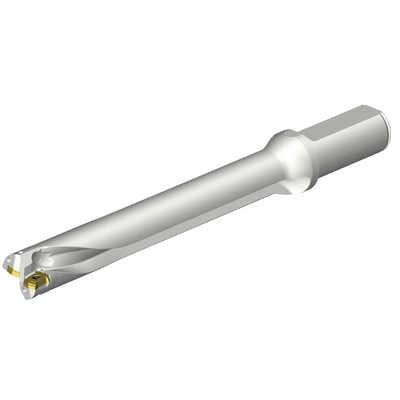

Rappresentazione specifica
Prezzo di listino: 8 040.00 SEK
Disponibile entro una settimana
Quantità per confezione: 1
ISO: DS20-D2380LX25-07
ID materiale: 7548851
EAN: 7323223643230
ANSI: DS20-D2380LX25-07
Illustrazioni tecniche
Specifiche dei prodotti
Diametro di taglio
(DC)
23,7998 mm
Tolleranza inferiore del foro ottenibile(TCHAL)
-0,1 mm
Tolleranza superiore del foro ottenibile(TCHAU)
0,5 mm
Lunghezza utile
(LU)
167,2636 mm
Rapporto lunghezza/diametro utile
(ULDR)
7,0279
Limite di regolazione massimo(ADJLX)
1,14 mm
Parte 2 identificativi interfaccia articoli da taglio(CUTINT_MASTER)
CoroDrill DS20-0306-P (DS20-0306-P)
Numero di articoli da taglio(CICT_1)
1
Codice del tipo di bloccaggio(MTP)
clamp with screw through hole
Numero di articoli da taglio(CICT_4)
1
Coppia(TQ)
0,9 Nm
Angolo di spoglia superiore ortogonale(GAMO)
5,3 °
Numero di taglienti effettivi sulla faccia(ZEFF)
1
Interfaccia adattatore lato macchina
(ADINTMS)
Cylindrical shank (Drill shank with flange) -inch: 1
Codice tipo ingresso refrigerante
(CNSC)
axial concentric entry on circle
Pressione del refrigerante(CP)
10 bar
Diametro di collegamento lato macchina(DCONMS)
25,4 mm
Angolo del tagliente dell'utensile
(KAPR)
81 °
Lunghezza della punta(PL)
0,665 mm
Lunghezza globale(OAL)
246,9064 mm
Lunghezza funzionale(LF)
190,2414 mm
Lunghezza del corpo(LB)
169,799 mm
Velocità rotazionale massima(RPMX)
5.000 1/min
Peso dell'articolo(WT)
0,628 kg
Sede inserto(SSC_M)
03C
Data di lancio(ValFrom20)
24/09/19
ID pacchetto di introduzione(RELEASEPACK)
19.2
