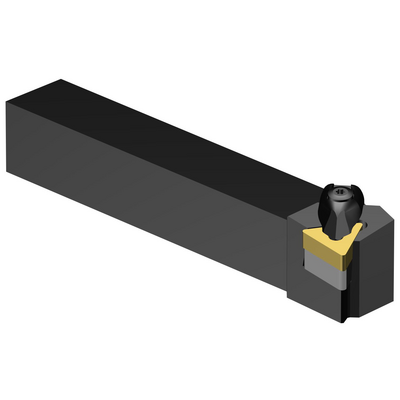

Rappresentazione specifica
Quantità per confezione: 1
ISO: DTJNL 2020K 16
ID materiale: 5732009
EAN: 11586816
ANSI: DTJNL 2020K 16
Illustrazioni tecniche
Specifiche dei prodotti
Angolo del tagliente dell'utensile(KAPR_1)
93 °
Angolo di attacco dell'utensile(PSIR)
-3 °
Codice del tipo di bloccaggio(MTP)
clamp on top of insert and into hole
Parte 2 identificativi interfaccia articoli da taglio(CUTINT_MASTER)
TNMG 160408
Interfaccia adattatore lato macchina
(ADINTMS)
Rectangular shank -metric: 20 x 20
Angolo massimo lavorazione del piano inclinato
(RMPX)
0 °
Angolo del corpo lato pezzo
(BAWS)
0 °
Angolo del corpo lato macchina(BAMS)
0 °
Sporgenza massima
(OHX)
24,9 mm
Versione
(HAND)
Left
Codice tipo di uscita refrigerante(CXSC)
no coolant exit
Codice tipo ingresso refrigerante
(CNSC)
without coolant entry
Larghezza dello stelo(B)
20 mm
Altezza dello stelo(H)
20 mm
Lunghezza funzionale(LF)
125 mm
Larghezza funzionale(WF)
25 mm
Altezza funzionale(HF)
20 mm
Angolo di spoglia superiore ortogonale(GAMO)
-6 °
Angolo di inclinazione(LAMS)
-6 °
Coppia(TQ)
1,7 Nm
Code matériau du corps
(BMC)
Acciaio
Peso dell'articolo(WT)
0,384 kg
Identificazione inserto master(MIID)
TNMG 16 04 08
Lunghezza globale(OAL)
125 mm
Sede inserto(SSC_M)
16
Codice misura sede inserto, in pollici(SSC_N)
3/8
Data di lancio(ValFrom20)
11/08/03
ID pacchetto di introduzione(RELEASEPACK)
03.2
