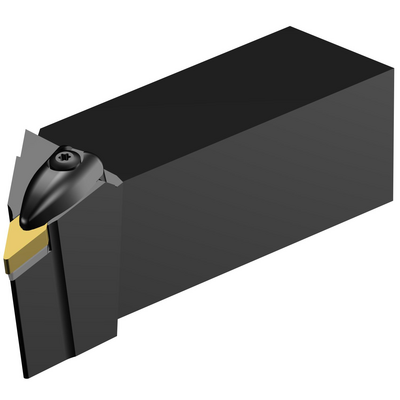

Rappresentazione specifica
Quantità per confezione: 1
ISO: DVJNR 24 3D
ID materiale: 5731457
EAN: 11594785
ANSI: DVJNR 24 3D
Illustrazioni tecniche
Specifiche dei prodotti
Angolo del tagliente dell'utensile(KAPR_1)
93 °
Angolo di attacco dell'utensile(PSIR)
-3 °
Codice del tipo di bloccaggio(MTP)
clamp on top of insert and into hole
Parte 2 identificativi interfaccia articoli da taglio(CUTINT_MASTER)
VNMG 160408
Interfaccia adattatore lato macchina
(ADINTMS)
Rectangular shank -inch: 1 1/2 x 1 1/2
Angolo massimo lavorazione del piano inclinato
(RMPX)
44 °
Angolo del corpo lato pezzo
(BAWS)
0 °
Angolo del corpo lato macchina(BAMS)
0 °
Sporgenza massima
(OHX)
46,482 mm
Versione
(HAND)
Right
Codice tipo di uscita refrigerante(CXSC)
no coolant exit
Codice tipo ingresso refrigerante
(CNSC)
without coolant entry
Larghezza dello stelo(B)
38,1 mm
Altezza dello stelo(H)
38,1 mm
Lunghezza funzionale(LF)
152,4 mm
Larghezza funzionale(WF)
50,8 mm
Altezza funzionale(HF)
38,1 mm
Angolo di spoglia superiore ortogonale(GAMO)
-4 °
Angolo di inclinazione(LAMS)
-13 °
Coppia(TQ)
3 Nm
Code matériau du corps
(BMC)
Acciaio
Peso dell'articolo(WT)
1,397 kg
Identificazione inserto master(MIID)
VNMG 16 04 08
Lunghezza globale(OAL)
152,4 mm
Sede inserto(SSC_M)
16
Codice misura sede inserto, in pollici(SSC_N)
3/8
Data di lancio(ValFrom20)
24/02/03
ID pacchetto di introduzione(RELEASEPACK)
03.1
