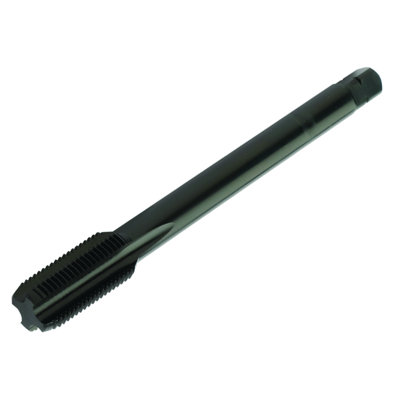

Rappresentazione generica
Prezzo di listino: 49.90 EUR
Disponibile a stock
Quantità per confezione: 1
ISO: E4161/8
ID materiale: 6183056
EAN: 26183056
ANSI: E4161/8
Illustrazioni tecniche
Illustrazioni tecniche
Specifiche dei prodotti
Livello 1 di classificazione del materiale(TMC1ISO)
K
Misura del diametro del filetto(TDZ)
G 1/8-28
Tipo forma della filettatura(THFT)
G (PF/BSP/BSPF/GAZ) (Whitworth 55°)
Lunghezza smusso della filettatura(TCL)
1,6615 mm
Filetti per pollice(TPI)
28
Diametro del filetto(TD)
9,728 mm
Diametro del preforo(PHD)
8,8 mm
Premachined hole type(PHT)
blind hole
Tipo di foro(HTY)
through/blind
Classe di tolleranza della filettatura(TCTR)
Normal
Gruppo standard di base(BSG)
DIN 5156
Lunghezza utile
(LU)
67 mm
Interfaccia adattatore lato macchina
(ADINTMS)
Tap shank DIN -metric: 7.00 x 5.50
Geometria(CBMD)
KM
Qualità
(GRADE)
S9P2
Substrato(SUBSTRATE)
HSS-E
Rivestimento(COATING)
PVD FeN
Codice tipo ingresso refrigerante
(CNSC)
without coolant entry
Codice tipo di uscita refrigerante(CXSC)
no coolant exit
Diametro di collegamento lato macchina(DCONMS)
7 mm
Tolleranza diametro stelo(TCDCON)
h9
Lunghezza funzionale(LF)
90 mm
Diametro dello stelo scaricato(DN)
7 mm
Numero di scanalature(NOF)
4
Angolo d'elica(FHA)
0 °
Angolo di spoglia superiore radiale(GAMF)
4 °
Lunghezza della filettatura(THL)
20 mm
Tipo smusso della filettatura(THCHT)
C = 2-3xTP
Peso dell'articolo(WT)
0,032 kg
Lunghezza globale(OAL)
91,77 mm
Data di lancio(ValFrom20)
12/12/11
ID pacchetto di introduzione(RELEASEPACK)
11.2
