LS151.22-2525-25
LS151.22-2525-25

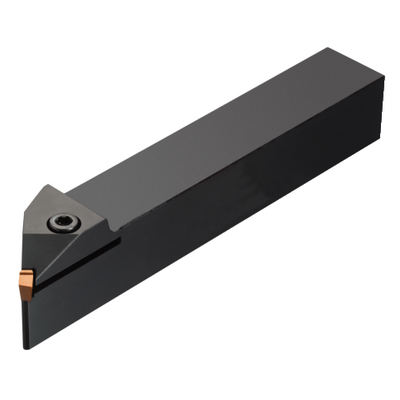

Rappresentazione generica
Quantità per confezione: 1
ISO: LS151.22-2525-25
ID materiale: 5734691
EAN: 10446332
ANSI: LS151.22-2525-25

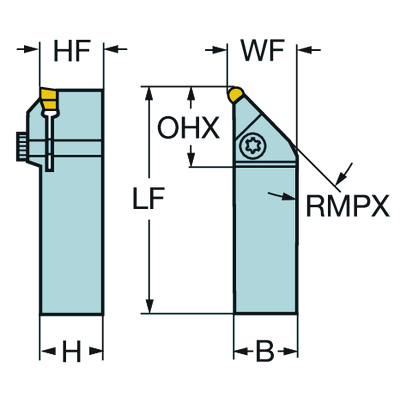

Illustrazioni tecniche
Specifiche dei prodotti
Codice del tipo di bloccaggio(MTP)
clamp on top of insert
Parte 2 identificativi interfaccia articoli da taglio(CUTINT_MASTER)
Q-Cut -size 25 (N151.2-300-25-4U)
Interfaccia adattatore lato macchina
(ADINTMS)
Rectangular shank -metric: 25 x 25
Angolo massimo lavorazione del piano inclinato
(RMPX)
45 °
Angolo del corpo lato pezzo
(BAWS)
0 °
Profondità di taglio massima
(CDX)
1,5 mm
Angolo del corpo lato macchina(BAMS)
0 °
Sporgenza massima
(OHX)
27 mm
Versione
(HAND)
Left
Codice tipo di uscita refrigerante(CXSC)
no coolant exit
Codice tipo ingresso refrigerante
(CNSC)
without coolant entry
Larghezza dello stelo(B)
25 mm
Altezza dello stelo(H)
25 mm
Lunghezza sporgente(LPR)
150 mm
Lunghezza funzionale(LF)
150 mm
Larghezza funzionale(WF)
25,6 mm
Altezza funzionale(HF)
25 mm
Angolo di spoglia superiore ortogonale(GAMO)
0 °
Angolo di inclinazione(LAMS)
0 °
Coppia(TQ)
3 Nm
Code matériau du corps
(BMC)
Acciaio
Peso dell'articolo(WT)
0,74 kg
Identificazione inserto master(MIID)
N151.2-300-25- 4U
Lunghezza globale(OAL)
150 mm
Sede inserto(SSC_M)
25
Codice misura sede inserto, in pollici(SSC_N)
25
Data di lancio(ValFrom20)
29/01/90
ID pacchetto di introduzione(RELEASEPACK)
90.1
