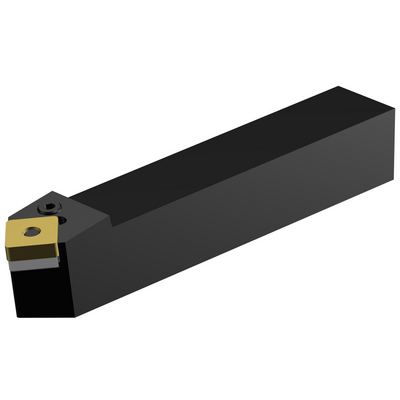

Rappresentazione specifica
Quantità per confezione: 1
ISO: PSDNN 4040S 25
ID materiale: 5740020
EAN: 10429274
ANSI: PSDNN 4040S 25
Illustrazioni tecniche
Specifiche dei prodotti
Angolo del tagliente dell'utensile(KAPR_1)
45 °
Angolo del tagliente dell'utensile(KAPR_2)
45 °
Angolo di attacco dell'utensile(PSIR)
45 °
Codice del tipo di bloccaggio(MTP)
clamp with pin through hole
Parte 2 identificativi interfaccia articoli da taglio(CUTINT_MASTER)
SNMG 250724
Interfaccia adattatore lato macchina
(ADINTMS)
Rectangular shank -metric: 40 x 40
Angolo massimo lavorazione del piano inclinato
(RMPX)
40 °
Angolo del corpo lato pezzo
(BAWS)
0 °
Angolo del corpo lato macchina(BAMS)
0 °
Sporgenza massima
(OHX)
48,8 mm
Versione
(HAND)
Neutral
Codice tipo di uscita refrigerante(CXSC)
no coolant exit
Codice tipo ingresso refrigerante
(CNSC)
without coolant entry
Larghezza dello stelo(B)
40 mm
Altezza dello stelo(H)
40 mm
Lunghezza funzionale(LF)
250 mm
Larghezza funzionale(WF)
21 mm
Altezza funzionale(HF)
40 mm
Angolo di spoglia superiore ortogonale(GAMO)
-6 °
Angolo di inclinazione(LAMS)
-6 °
Coppia(TQ)
17 Nm
Code matériau du corps
(BMC)
Acciaio
Peso dell'articolo(WT)
2,871 kg
Identificazione inserto master(MIID)
SNMG 25 07 24
Lunghezza globale(OAL)
250 mm
Sede inserto(SSC_M)
25
Codice misura sede inserto, in pollici(SSC_N)
1
Data di lancio(ValFrom20)
01/12/75
ID pacchetto di introduzione(RELEASEPACK)
75.1
