QS-CP-25BL-2525-12B
QS-CP-25BL-2525-12B
CoroTurn® Prime, utensile a stelo QS™ per torniturachevron_right

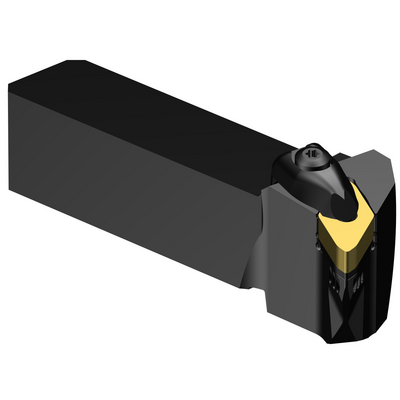

Rappresentazione specifica
Quantità per confezione: 1
ISO: QS-CP-25BL-2525-12B
ID materiale: 8233951
EAN: 7323226688474
ANSI: QS-CP-25BL-2525-12B

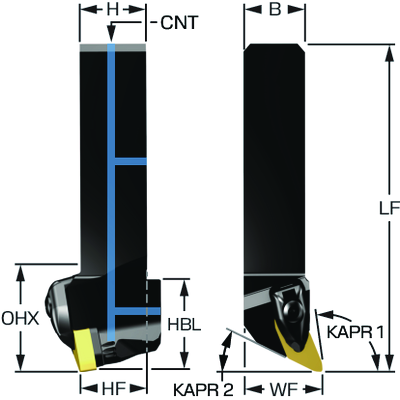

Illustrazioni tecniche
Specifiche dei prodotti
Angolo del tagliente dell'utensile(KAPR_1)
95 °
Angolo del tagliente dell'utensile(KAPR_2)
25 °
Angolo di attacco dell'utensile(PSIR)
-5 °
Codice del tipo di bloccaggio(MTP)
clamp on top of insert and into hole
Parte 2 identificativi interfaccia articoli da taglio(CUTINT_MASTER)
CoroTurn PRIME CP-B (CP-B1208D)
Interfaccia adattatore lato macchina
(ADINTMS)
Rectangular shank -metric: 25 x 25
Angolo massimo lavorazione del piano inclinato
(RMPX)
23 °
Angolo del corpo lato pezzo
(BAWS)
0 °
Angolo del corpo lato macchina(BAMS)
0 °
Sporgenza minima(OHN)
32 mm
Sporgenza massima
(OHX)
57 mm
Versione
(HAND)
Left
Codice tipo di uscita refrigerante(CXSC)
axial inclined exit
Codice tipo ingresso refrigerante
(CNSC)
axial concentric and radial entry
Coolant exit type(CXST)
under the cutting edge
Misura del filetto all'ingresso refrigerante(CNT)
G 1/8-28
Pressione del refrigerante(CP)
150 bar
Larghezza dello stelo(B)
25 mm
Altezza dello stelo(H)
25 mm
Lunghezza funzionale(LF)
116 mm
Larghezza funzionale(WF)
32 mm
Altezza funzionale(HF)
25 mm
Lunghezza offset fondo della testina(HBL)
32 mm
Angolo di spoglia superiore ortogonale(GAMO)
-3,9 °
Angolo di inclinazione(LAMS)
-10,3 °
Coppia(TQ)
4 Nm
Code matériau du corps
(BMC)
Acciaio
Peso dell'articolo(WT)
0,5469 kg
Identificazione inserto master(MIID)
CP-B1208D
Lunghezza globale(OAL)
116 mm
Sede inserto(SSC_M)
CP-B12..D
Codice misura sede inserto, in pollici(SSC_N)
CP-B12..D
Data di lancio(ValFrom20)
30/06/22
ID pacchetto di introduzione(RELEASEPACK)
22.2
