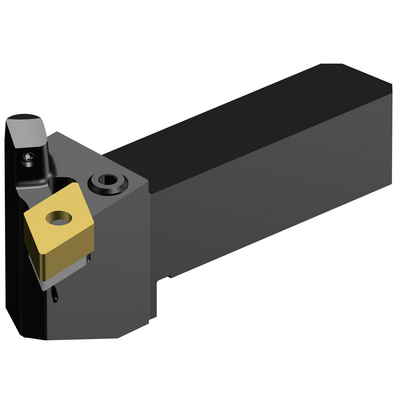

Rappresentazione specifica
Quantità per confezione: 1
ISO: QS-PDJNR 2020-15C
ID materiale: 7572087
EAN: 7323223751973
ANSI: QS-PDJNR 2020-15C

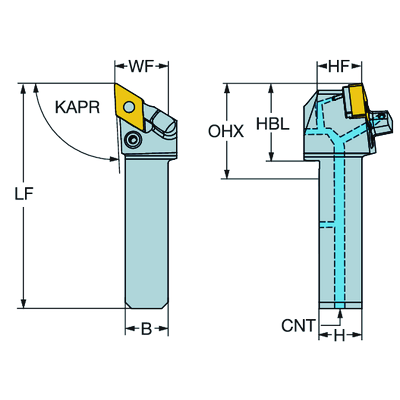

Illustrazioni tecniche
Specifiche dei prodotti
Angolo del tagliente dell'utensile(KAPR_1)
93 °
Angolo di attacco dell'utensile(PSIR)
-3 °
Codice del tipo di bloccaggio(MTP)
clamp with pin through hole
Parte 2 identificativi interfaccia articoli da taglio(CUTINT_MASTER)
DNMG 150608
Interfaccia adattatore lato macchina
(ADINTMS)
Rectangular shank -metric: 20 x 20
Angolo massimo lavorazione del piano inclinato
(RMPX)
27 °
Angolo del corpo lato pezzo
(BAWS)
0 °
Angolo del corpo lato macchina(BAMS)
0 °
Sporgenza minima(OHN)
36 mm
Sporgenza massima
(OHX)
56 mm
Versione
(HAND)
Right
Codice tipo di uscita refrigerante(CXSC)
Axially concentric or off-center with nozzle, adjustable
Codice tipo ingresso refrigerante
(CNSC)
axial concentric and radial entry
Misura del filetto all'ingresso refrigerante(CNT)
G 1/8-28
Pressione del refrigerante(CP)
150 bar
Larghezza dello stelo(B)
20 mm
Altezza dello stelo(H)
20 mm
Lunghezza funzionale(LF)
105 mm
Larghezza funzionale(WF)
25 mm
Altezza funzionale(HF)
20 mm
Lunghezza offset fondo della testina(HBL)
36 mm
Angolo di spoglia superiore ortogonale(GAMO)
-6 °
Angolo di inclinazione(LAMS)
-7 °
Coppia(TQ)
5 Nm
Code matériau du corps
(BMC)
Acciaio
Peso dell'articolo(WT)
0,3273 kg
Identificazione inserto master(MIID)
DNMG 15 06 08
Lunghezza globale(OAL)
105 mm
Sede inserto(SSC_M)
15
Codice misura sede inserto, in pollici(SSC_N)
1/2
Data di lancio(ValFrom20)
22/09/18
ID pacchetto di introduzione(RELEASEPACK)
18.2
