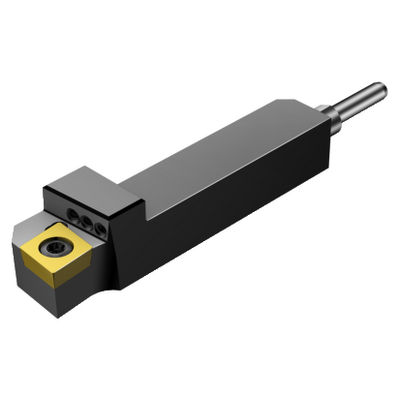

Rappresentazione generica
Quantità per confezione: 1
ISO: QS-SCLCR1616E09HP
ID materiale: 6224889
EAN: 26224889
ANSI: QS-SCLCR1616E09HP
Illustrazioni tecniche
Specifiche dei prodotti
Angolo del tagliente dell'utensile(KAPR_1)
95 °
Angolo di attacco dell'utensile(PSIR)
-5 °
Codice del tipo di bloccaggio(MTP)
clamp with screw through hole
Parte 2 identificativi interfaccia articoli da taglio(CUTINT_MASTER)
CCMT 09T308
Interfaccia adattatore lato macchina
(ADINTMS)
QS-HP shank coupling -metric: 16 x 16
Angolo massimo lavorazione del piano inclinato
(RMPX)
0 °
Angolo del corpo lato pezzo
(BAWS)
0 °
Angolo del corpo lato macchina(BAMS)
0 °
Sporgenza massima
(OHX)
21 mm
Versione
(HAND)
Right
Codice tipo di uscita refrigerante(CXSC)
axial inclined focused exit with nozzle
Codice tipo ingresso refrigerante
(CNSC)
axial concentric entry
Pressione del refrigerante(CP)
80 bar
Larghezza dello stelo(B)
16 mm
Altezza dello stelo(H)
16 mm
Lunghezza funzionale(LF)
70 mm
Larghezza funzionale(WF)
16 mm
Altezza funzionale(HF)
16 mm
Angolo di spoglia superiore ortogonale(GAMO)
0 °
Angolo di inclinazione(LAMS)
0 °
Coppia(TQ)
3 Nm
Code matériau du corps
(BMC)
Acciaio
Peso dell'articolo(WT)
0,158 kg
Identificazione inserto master(MIID)
CCMT 09 T3 08
Lunghezza globale(OAL)
92 mm
Sede inserto(SSC_M)
09
Codice misura sede inserto, in pollici(SSC_N)
3/8
Data di lancio(ValFrom20)
19/09/12
ID pacchetto di introduzione(RELEASEPACK)
12.2
