Obsoleto

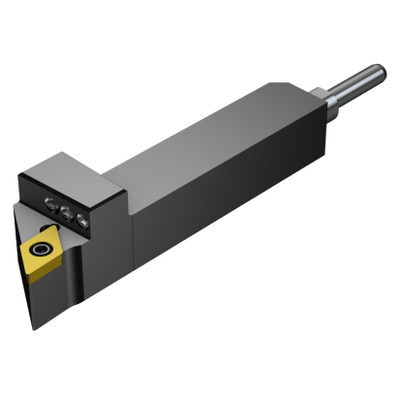

Rappresentazione generica
Sostituito da QS-SDJCR1212E07HP-M
Disponibile a stock
Interrotto
Quantità per confezione: 1
ISO: QS-SDJCR1212E07HP
ID materiale: 6010206
EAN: 26010206
ANSI: QS-SDJCR1212E07HP

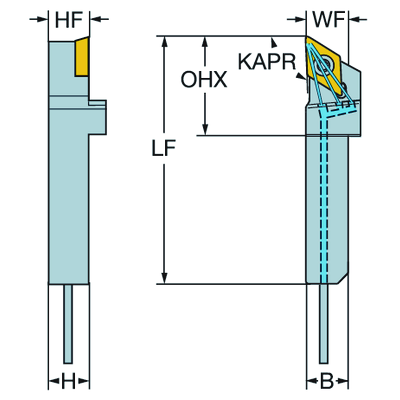

Illustrazioni tecniche
Specifiche dei prodotti
Angolo del tagliente dell'utensile(KAPR_1)
93 °
Angolo di attacco dell'utensile(PSIR)
-3 °
Codice del tipo di bloccaggio(MTP)
clamp with screw through hole
Parte 2 identificativi interfaccia articoli da taglio(CUTINT_MASTER)
DCMT 070204
Interfaccia adattatore lato macchina
(ADINTMS)
QS-HP shank coupling -metric: 12 x 12
Angolo massimo lavorazione del piano inclinato
(RMPX)
27 °
Angolo del corpo lato pezzo
(BAWS)
0 °
Angolo del corpo lato macchina(BAMS)
0 °
Sporgenza massima
(OHX)
0,5906 inch
Versione
(HAND)
Right
Codice tipo di uscita refrigerante(CXSC)
axial inclined focused exit with nozzle
Codice tipo ingresso refrigerante
(CNSC)
axial concentric entry
Pressione del refrigerante(CP)
1.160,3019 lbf/in2
Larghezza dello stelo(B)
0,4724 inch
Altezza dello stelo(H)
0,4724 inch
Lunghezza funzionale(LF)
2,7559 inch
Larghezza funzionale(WF)
0,4724 inch
Altezza funzionale(HF)
0,4724 inch
Angolo di spoglia superiore ortogonale(GAMO)
0 °
Angolo di inclinazione(LAMS)
0 °
Coppia(TQ)
0,6638 ftlbf
Code matériau du corps
(BMC)
Acciaio
Peso dell'articolo(WT)
0,2116 lb
Identificazione inserto master(MIID)
DCMT 07 02 04
Lunghezza globale(OAL)
2,7559 inch
Sede inserto(SSC_M)
07
Codice misura sede inserto, in pollici(SSC_N)
1/4
Data di lancio(ValFrom20)
22/02/11
ID pacchetto di introduzione(RELEASEPACK)
11.1
