QS-SRDCN-252525-10XC
QS-SRDCN-252525-10XC
CoroTurn® 107, utensile QS™ a stelo per torniturachevron_right

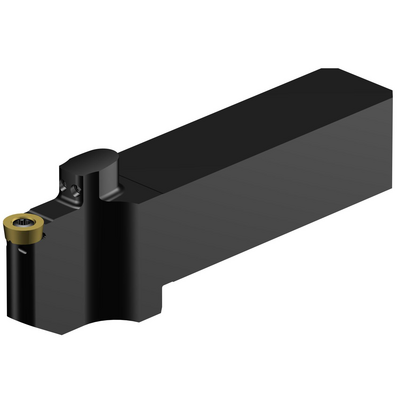

Rappresentazione specifica
Quantità per confezione: 1
ISO: QS-SRDCN-252525-10XC
ID materiale: 7960727
EAN: 7323225520270
ANSI: QS-SRDCN-252525-10XC
Illustrazioni tecniche
Specifiche dei prodotti
Codice del tipo di bloccaggio(MTP)
clamp with screw through hole
Parte 2 identificativi interfaccia articoli da taglio(CUTINT_MASTER)
Rail interface ( RC10T3MP )
Interfaccia adattatore lato macchina
(ADINTMS)
Rectangular shank -metric: 25 x 25
Angolo massimo lavorazione del piano inclinato
(RMPX)
90 °
Angolo del corpo lato pezzo
(BAWS)
0 °
Angolo del corpo lato macchina(BAMS)
0 °
Sporgenza minima(OHN)
1,5748 inch
Sporgenza massima
(OHX)
2,5591 inch
Lunghezza utile
(LU)
0,9843 inch
Versione
(HAND)
Neutral
Codice tipo di uscita refrigerante(CXSC)
Axially concentric or off-center with nozzle, adjustable
Codice tipo ingresso refrigerante
(CNSC)
axial concentric and radial entry
Coolant exit type(CXST)
both over and under the cutting edge
Misura del filetto all'ingresso refrigerante(CNT)
G 1/8-28
Pressione del refrigerante(CP)
2.175,5661 lbf/in2
Larghezza dello stelo(B)
0,9843 inch
Altezza dello stelo(H)
0,9843 inch
Lunghezza funzionale(LF)
4,8819 inch
Larghezza funzionale(WF)
0,689 inch
Altezza funzionale(HF)
0,9843 inch
Lunghezza offset fondo della testina(HBL)
1,5748 inch
Larghezza del corpo(WB)
0,3307 inch
Angolo di spoglia superiore ortogonale(GAMO)
0 °
Angolo di inclinazione(LAMS)
0 °
Coppia(TQ)
2,2127 ftlbf
Code matériau du corps
(BMC)
Acciaio
Peso dell'articolo(WT)
1,0648 lb
Identificazione inserto master(MIID)
RCMT 10 T3 MP
Lunghezza globale(OAL)
4,8819 inch
Sede inserto(SSC_M)
10
Codice misura sede inserto, in pollici(SSC_N)
.394
Data di lancio(ValFrom20)
25/09/20
ID pacchetto di introduzione(RELEASEPACK)
20.2
