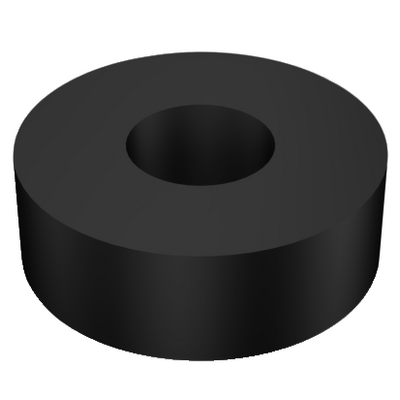

Rappresentazione generica
Quantità per confezione: 5
ISO: RNGA090300S01020D CB20
ID materiale: 5741155
EAN: 10544321
ANSI: RNGA32S0320D CB20
Valori iniziali (Depth of cut 0.7 mm )
H1.3.Z.HA, Hardness: 60 HRC
h
ap 0.7 mm (0.1 - 1.4)
fn 0.31 mm/r (0.13 - 0.46)
hex 0.16 mm/r (0.07 - 0.24)
vc 165 m/min (180 - 150)
Illustrazioni tecniche
Specifiche dei prodotti
Livello 1 di classificazione del materiale(TMC1ISO)
Tipo di operazione
(CTPT)
pre-machining with demand on surface
Codice tipo di montaggio inserto (metrico)(IFS)
Cylindrical fixing hole
Diametro del foro di fissaggio(D1)
3,81 mm
Misura e forma dell'inserto(CUTINT_SIZESHAPE)
RN0903
Numero di taglienti(CEDC)
4
Diametro del cerchio inscritto(IC)
9,525 mm
Codice della forma dell'inserto(SC)
Round
Raggio di punta
(RE)
4,7625 mm
Ampiezza della superficie(BN)
0,1 mm
Angolo della superficie(GB)
20 °
Versione
(HAND)
Neutral
Qualità
(GRADE)
CB20
Substrato(SUBSTRATE)
BL
Spessore dell'inserto(S)
3,175 mm
Angolo di spoglia inferiore principale(AN)
0 °
Peso dell'articolo(WT)
0,0004 kg
Sede inserto(SSC_M)
09
Codice misura sede inserto, in pollici(SSC_N)
3/8
Data di lancio(ValFrom20)
07/10/91
ID pacchetto di introduzione(RELEASEPACK)
91.3
