Rappresentazione generica
Quantità per confezione: 1
ISO: S40T-CRSNL 12-ID
ID materiale: 5751955
EAN: 10589003
ANSI: S40T-CRSNL 12-ID

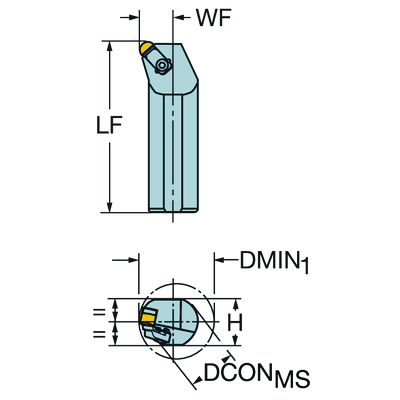

Illustrazioni tecniche
Specifiche dei prodotti
Codice del tipo di bloccaggio(MTP)
clamp on top of insert
Parte 2 identificativi interfaccia articoli da taglio(CUTINT_MASTER)
inch RNGN 120700
Interfaccia adattatore lato macchina
(ADINTMS)
Cylindrical shank w/ 3 flats -metric: 40
Angolo massimo lavorazione del piano inclinato
(RMPX)
0 °
Diametro minimo del foro
(DMIN_1)
70 mm
Angolo del corpo lato pezzo
(BAWS)
0 °
Angolo del corpo lato macchina(BAMS)
0 °
Sporgenza minima(OHN)
80 mm
Sporgenza massima
(OHX)
160 mm
Versione
(HAND)
Left
Codice tipo di uscita refrigerante(CXSC)
no coolant exit
Codice tipo ingresso refrigerante
(CNSC)
without coolant entry
Diametro di collegamento lato macchina(DCONMS)
40 mm
Altezza dello stelo(H)
37 mm
Lunghezza funzionale(LF)
300 mm
Larghezza funzionale(WF)
27 mm
Altezza funzionale(HF)
0 mm
Diametro del corpo(BD)
40 mm
Angolo di spoglia superiore ortogonale(GAMO)
-6 °
Angolo di inclinazione(LAMS)
-12 °
Coppia(TQ)
7,5 Nm
Code matériau du corps
(BMC)
Acciaio
Peso dell'articolo(WT)
2,81 kg
Identificazione inserto master(MIID)
RNGN 12 07 00
Lunghezza globale(OAL)
300 mm
Sede inserto(SSC_M)
12
Codice misura sede inserto, in pollici(SSC_N)
1/2
Data di lancio(ValFrom20)
20/04/92
ID pacchetto di introduzione(RELEASEPACK)
92.2
