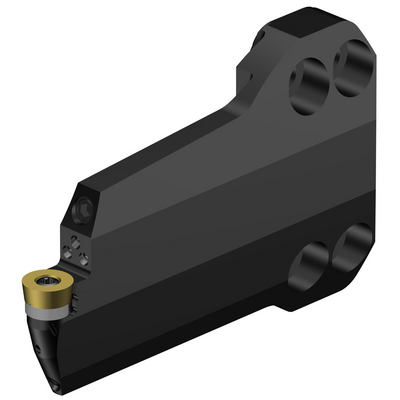

Rappresentazione specifica
Prezzo di listino: 567.00 EUR
Disponibile a stock
Quantità per confezione: 1
ISO: SL70-SRDCL-75-12XC
ID materiale: 7960774
EAN: 7323225520744
ANSI: SL70-SRDCL-75-12XC
Illustrazioni tecniche
Illustrazioni tecniche
Specifiche dei prodotti
Codice del tipo di bloccaggio(MTP)
clamp with screw through hole
Parte 2 identificativi interfaccia articoli da taglio(CUTINT_MASTER)
Rail interface ( RC1204MP )
Interfaccia adattatore lato macchina
(ADINTMS)
SL head (screw mounted) -size 70
Angolo massimo lavorazione del piano inclinato
(RMPX)
90 °
Diametro minimo del foro
(DMIN_1)
120 mm
Diametro minimo del foro
(DMIN_2)
260 mm
Angolo del corpo lato pezzo
(BAWS)
90 °
Angolo del corpo lato macchina(BAMS)
0 °
Sporgenza massima
(OHX)
18 mm
Versione
(HAND)
Sinistro
Codice tipo di uscita refrigerante(CXSC)
Axially concentric or off-center with nozzle, adjustable
Codice tipo ingresso refrigerante
(CNSC)
axial concentric entry
Tipo di uscita del refrigerante(CXST)
both over and under the cutting edge
Pressione del refrigerante(CP)
70 bar
Ampiezza di bloccaggio(WSC)
70 mm
Lunghezza funzionale(LF)
18 mm
Larghezza funzionale(WF)
96 mm
Altezza funzionale(HF)
0 mm
Larghezza del corpo(WB)
10,2 mm
Angolo di spoglia superiore ortogonale(GAMO)
0 °
Angolo di inclinazione(LAMS)
0 °
Coppia(TQ)
3 Nm
Code matériau du corps
(BMC)
Acciaio
Peso dell'articolo(WT)
0,443 kg
Identificazione inserto master(MIID)
RCMT 12 04 MP
Lunghezza globale(OAL)
25,8 mm
Sede inserto(SSC_M)
12
Codice misura sede inserto, in pollici(SSC_N)
.472
Data di lancio(ValFrom20)
25/09/20
ID pacchetto di introduzione(RELEASEPACK)
20.2
