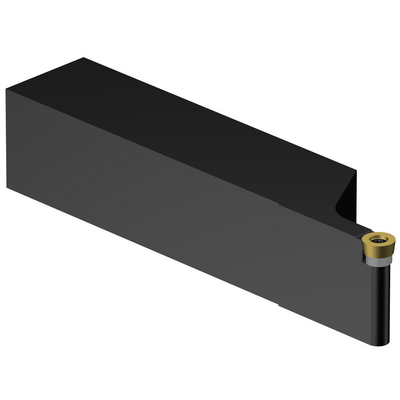

Rappresentazione specifica
Quantità per confezione: 1
ISO: SRACL 20 3D
ID materiale: 5751300
EAN: 10267784
ANSI: SRACL 20 3D
Illustrazioni tecniche
Specifiche dei prodotti
Codice del tipo di bloccaggio(MTP)
clamp with screw through hole
Parte 2 identificativi interfaccia articoli da taglio(CUTINT_MASTER)
inch RCMT 09T300
Interfaccia adattatore lato macchina
(ADINTMS)
Rectangular shank -inch: 1 1/4 x 1 1/4
Angolo massimo lavorazione del piano inclinato
(RMPX)
90 °
Angolo del corpo lato pezzo
(BAWS)
0 °
Angolo del corpo lato macchina(BAMS)
0 °
Sporgenza massima
(OHX)
25,4 mm
Lunghezza utile
(LU)
25,4 mm
Versione
(HAND)
Left
Codice tipo di uscita refrigerante(CXSC)
no coolant exit
Codice tipo ingresso refrigerante
(CNSC)
without coolant entry
Larghezza dello stelo(B)
31,75 mm
Altezza dello stelo(H)
31,75 mm
Lunghezza funzionale(LF)
152,4 mm
Larghezza funzionale(WF)
33,655 mm
Altezza funzionale(HF)
31,75 mm
Angolo di spoglia superiore ortogonale(GAMO)
0 °
Angolo di inclinazione(LAMS)
0 °
Coppia(TQ)
1,4 Nm
Code matériau du corps
(BMC)
Acciaio
Peso dell'articolo(WT)
0,979 kg
Identificazione inserto master(MIID)
RCMT 09 T3 00
Lunghezza globale(OAL)
152,4 mm
Sede inserto(SSC_M)
09
Codice misura sede inserto, in pollici(SSC_N)
3/8
Data di lancio(ValFrom20)
15/07/85
ID pacchetto di introduzione(RELEASEPACK)
85.1
