Rappresentazione specifica
Quantità per confezione: 1
ISO: STGCR 082-B1
ID materiale: 5751242
EAN: 80001790
ANSI: STGCR 082-B1

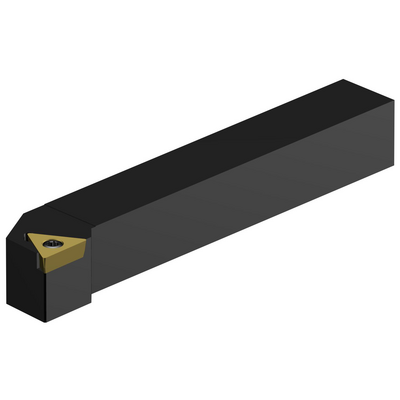

Illustrazioni tecniche
Specifiche dei prodotti
Angolo del tagliente dell'utensile(KAPR_1)
91 °
Angolo di attacco dell'utensile(PSIR)
-1 °
Codice del tipo di bloccaggio(MTP)
clamp with screw through hole
Parte 2 identificativi interfaccia articoli da taglio(CUTINT_MASTER)
TCMT 110304
Interfaccia adattatore lato macchina
(ADINTMS)
Rectangular shank -inch: 1/2 x 1/2
Angolo massimo lavorazione del piano inclinato
(RMPX)
0 °
Angolo del corpo lato pezzo
(BAWS)
0 °
Angolo del corpo lato macchina(BAMS)
0 °
Sporgenza massima
(OHX)
15,2 mm
Versione
(HAND)
Right
Codice tipo di uscita refrigerante(CXSC)
no coolant exit
Codice tipo ingresso refrigerante
(CNSC)
without coolant entry
Larghezza dello stelo(B)
12,7 mm
Altezza dello stelo(H)
12,7 mm
Lunghezza funzionale(LF)
88,9 mm
Larghezza funzionale(WF)
15,875 mm
Altezza funzionale(HF)
12,7 mm
Angolo di spoglia superiore ortogonale(GAMO)
0 °
Angolo di inclinazione(LAMS)
0 °
Coppia(TQ)
0,9 Nm
Code matériau du corps
(BMC)
Acciaio
Peso dell'articolo(WT)
0,08 kg
Identificazione inserto master(MIID)
TCMT 11 03 04
Lunghezza globale(OAL)
88,9 mm
Sede inserto(SSC_M)
11
Codice misura sede inserto, in pollici(SSC_N)
1/4
Data di lancio(ValFrom20)
21/06/99
ID pacchetto di introduzione(RELEASEPACK)
99.2
