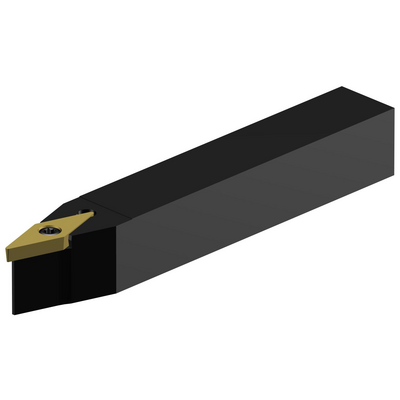

Rappresentazione specifica
Quantità per confezione: 1
ISO: SVVBN 1212F 11
ID materiale: 5751656
EAN: 10069404
ANSI: SVVBN 1212F 11
Illustrazioni tecniche
Specifiche dei prodotti
Angolo del tagliente dell'utensile(KAPR_1)
72,5 °
Angolo del tagliente dell'utensile(KAPR_2)
72,5 °
Angolo di attacco dell'utensile(PSIR)
17,5 °
Codice del tipo di bloccaggio(MTP)
clamp with screw through hole
Parte 2 identificativi interfaccia articoli da taglio(CUTINT_MASTER)
VBMT 110204/ VCMT 110204
Interfaccia adattatore lato macchina
(ADINTMS)
Rectangular shank -metric: 12 x 12
Angolo massimo lavorazione del piano inclinato
(RMPX)
70 °
Angolo del corpo lato pezzo
(BAWS)
0 °
Angolo del corpo lato macchina(BAMS)
0 °
Sporgenza massima
(OHX)
21,1 mm
Versione
(HAND)
Neutral
Codice tipo di uscita refrigerante(CXSC)
no coolant exit
Codice tipo ingresso refrigerante
(CNSC)
without coolant entry
Larghezza dello stelo(B)
12 mm
Altezza dello stelo(H)
12 mm
Lunghezza funzionale(LF)
80 mm
Larghezza funzionale(WF)
6,3 mm
Altezza funzionale(HF)
12 mm
Angolo di spoglia superiore ortogonale(GAMO)
0 °
Angolo di inclinazione(LAMS)
0 °
Coppia(TQ)
0,9 Nm
Code matériau du corps
(BMC)
Acciaio
Peso dell'articolo(WT)
0,078 kg
Identificazione inserto master(MIID)
VBMT 11 02 04
Lunghezza globale(OAL)
80 mm
Sede inserto(SSC_M)
11
Codice misura sede inserto, in pollici(SSC_N)
1/4
Data di lancio(ValFrom20)
21/05/90
ID pacchetto di introduzione(RELEASEPACK)
90.2
