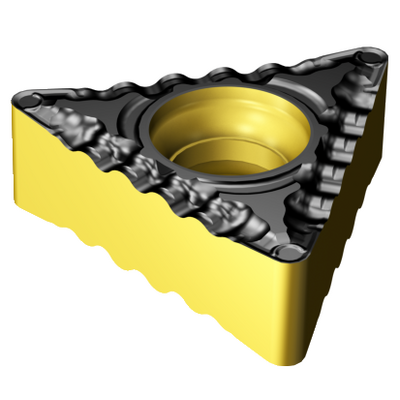

Rappresentazione generica
Quantità per confezione: 10
ISO: TNMU 16 04 08-PF 4415
ID materiale: 8021316
EAN: 7323225796644
ANSI: TNMU 332-PF 4415
Valori iniziali (KAPR 91 deg )
P2.1.Z.AN, Hardness: 175 HB
p
ap 0.4 mm (0.3 - 1.5)
fn 0.23 mm/r (0.12 - 0.46)
hex 0.2 mm/r (0.1 - 0.4)
vc 380 m/min (440 - 315)
Illustrazioni tecniche
Specifiche dei prodotti
Livello 1 di classificazione del materiale(TMC1ISO)
Geometria(CBMD)
PF
Tipo di operazione
(CTPT)
finishing
Codice tipo di montaggio inserto (metrico)(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
Diametro del foro di fissaggio(D1)
4,6 mm
Misura e forma dell'inserto(CUTINT_SIZESHAPE)
TN1604
Numero di taglienti(CEDC)
6
Diametro del cerchio inscritto(IC)
9,525 mm
Codice della forma dell'inserto(SC)
Triangular
Lunghezza effettiva del tagliente(LE)
14,5418 mm
Raggio di punta
(RE)
0,7938 mm
Versione
(HAND)
Neutral
Qualità
(GRADE)
4415
Substrato(SUBSTRATE)
HC
Rivestimento(COATING)
CVD TiCN+Al2O3+TiN
Spessore dell'inserto(S)
4,7625 mm
Angolo di spoglia inferiore principale(AN)
0 °
Peso dell'articolo(WT)
0,007 kg
Sede inserto(SSC_M)
16
Codice misura sede inserto, in pollici(SSC_N)
3/8
Data di lancio(ValFrom20)
24/09/21
ID pacchetto di introduzione(RELEASEPACK)
21.2
