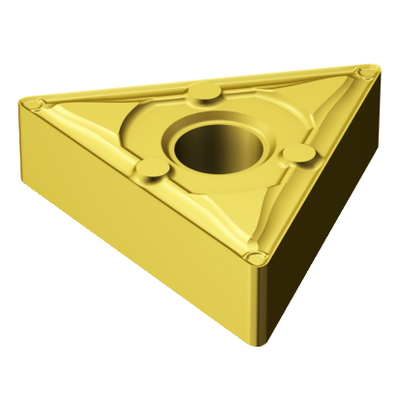

Rappresentazione generica
Disponibile entro una settimana
Quantità per confezione: 10
ISO: TNMX 16 04 08-WF 3005
ID materiale: 5754689
EAN: 11193534
ANSI: TNMX 332-WF 3005
Valori iniziali (KAPR 91 deg )
K2.2.C.UT, Durezza: 245 HB
k
ap 1.2 mm (0.3 - 2.5)
fn 0.3 mm/r (0.1 - 0.4)
hex 0.3 mm/r (0.1 - 0.4)
vc 220 m/min (260 - 210)
Illustrazioni tecniche
Specifiche dei prodotti
Livello 1 di classificazione del materiale(TMC1ISO)
Geometria(CBMD)
WF
Tipo di operazione
(CTPT)
finishing
Codice tipo di montaggio inserto (metrico)(IFS)
Cylindrical fixing hole
Diametro del foro di fissaggio(D1)
3,81 mm
Misura e forma dell'inserto(CUTINT_SIZESHAPE)
TN1604
Numero di taglienti(CEDC)
6
Diametro del cerchio inscritto(IC)
9,525 mm
Codice della forma dell'inserto(SC)
Triangular
Lunghezza effettiva del tagliente(LE)
14,5418 mm
Raggio di punta
(RE)
0,7938 mm
Inserto wiper(WEP)
Sì
Angolo d’attacco principale(KRINS)
91 °
Versione
(HAND)
Neutral
Qualità
(GRADE)
3005
Substrato(SUBSTRATE)
HC
Rivestimento(COATING)
CVD TiCN+Al2O3+TiN
Spessore dell'inserto(S)
4,7625 mm
Angolo di spoglia inferiore principale(AN)
0 °
Peso dell'articolo(WT)
0,0067 kg
Sede inserto(SSC_M)
16
Codice misura sede inserto, in pollici(SSC_N)
3/8
Data di lancio(ValFrom20)
08/11/99
ID pacchetto di introduzione(RELEASEPACK)
07.1
