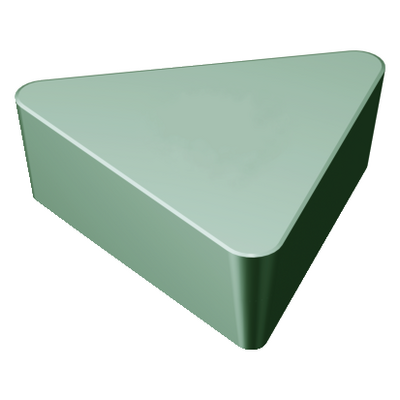

Rappresentazione generica
Quantità per confezione: 10
ISO: TPGN160308T01020 675
ID materiale: 8672155
EAN: 7323228431009
ANSI: TPG 322T0320 675
Valori iniziali (KAPR 92 deg )
S2.0.Z.AG, Durezza: 350 HB
s
ap 1.6 mm (0.1 - 4.8)
fn 0.1 mm/r (0.07 - 0.2)
hex 0.1 mm/r (0.07 - 0.2)
vc 315 m/min (335 - 260)
H1.3.Z.HA, Durezza: 60 HRC
h
ap 1.6 mm (0.1 - 4.8)
fn 0.1 mm/r (0.1 - 0.24)
hex 0.1 mm/r (0.1 - 0.24)
vc 140 m/min (140 - 120)

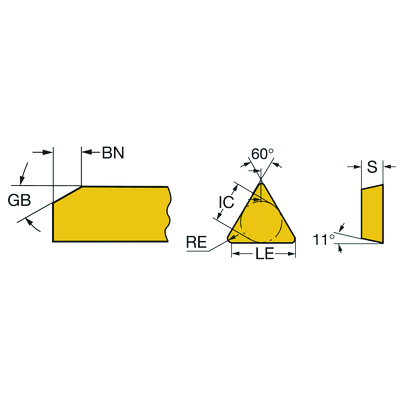

Illustrazioni tecniche
Specifiche dei prodotti
Livello 1 di classificazione del materiale(TMC1ISO)
Tipo di operazione
(CTPT)
finishing
Codice tipo di montaggio inserto (metrico)(IFS)
Without fixing hole
Misura e forma dell'inserto(CUTINT_SIZESHAPE)
TP1603
Numero di taglienti(CEDC)
3
Diametro del cerchio inscritto(IC)
9,525 mm
Codice della forma dell'inserto(SC)
Triangular
Lunghezza effettiva del tagliente(LE)
15,6978 mm
Raggio di punta
(RE)
0,7938 mm
Ampiezza della superficie(BN)
0,1 mm
Angolo della superficie(GB)
20 °
Versione
(HAND)
Neutral
Qualità
(GRADE)
675
Substrato(SUBSTRATE)
CR
Spessore dell'inserto(S)
3,175 mm
Angolo di spoglia inferiore principale(AN)
11 °
Peso dell'articolo(WT)
0,0025 kg
Sede inserto(SSC_M)
16
Codice misura sede inserto, in pollici(SSC_N)
3/8
Data di lancio(ValFrom20)
20/08/24
ID pacchetto di introduzione(RELEASEPACK)
24.2
