Rappresentazione generica
Quantità per confezione: 5
ISO: TPGW110304S01020F 7015
ID materiale: 5754874
EAN: 12012641
ANSI: TPGW221S0320F 7015
Valori iniziali (KAPR 92 deg )
H1.3.Z.HA, Hardness: 60 HRC
h
ap 0.1 mm (0.07 - 0.2)
fn 0.09 mm/r (0.06 - 0.18)
hex 0.06 mm/r (0.04 - 0.12)
vc 185 m/min (195 - 170)

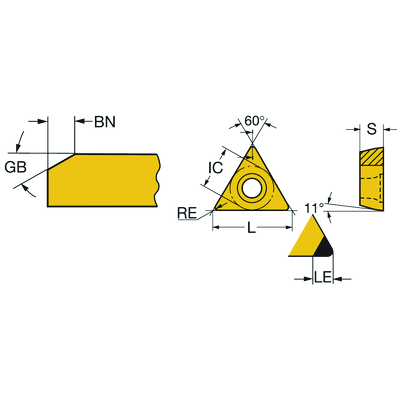

Illustrazioni tecniche
Specifiche dei prodotti
Livello 1 di classificazione del materiale(TMC1ISO)
Tipo di operazione
(CTPT)
finishing
Codice tipo di montaggio inserto (metrico)(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
Diametro del foro di fissaggio(D1)
2,8 mm
Misura e forma dell'inserto(CUTINT_SIZESHAPE)
TP1103
Numero di taglienti(CEDC)
3
Diametro del cerchio inscritto(IC)
6,35 mm
Codice della forma dell'inserto(SC)
Triangular
Lunghezza effettiva del tagliente(LE)
1,8 mm
Raggio di punta
(RE)
0,3969 mm
Ampiezza della superficie(BN)
0,1 mm
Angolo della superficie(GB)
20 °
Versione
(HAND)
Neutral
Qualità
(GRADE)
7015
Substrato(SUBSTRATE)
BC
Rivestimento(COATING)
PVD TiN
Spessore dell'inserto(S)
3,175 mm
Angolo di spoglia inferiore principale(AN)
11 °
Peso dell'articolo(WT)
0,0015 kg
Sede inserto(SSC_M)
11
Codice misura sede inserto, in pollici(SSC_N)
1/4
Data di lancio(ValFrom20)
24/04/06
ID pacchetto di introduzione(RELEASEPACK)
06.2
