Rappresentazione generica
Quantità per confezione: 5
ISO: VBGW160404S01530F 7015
ID materiale: 6155502
EAN: 26155502
ANSI: VBGW331S0630F 7015
Valori iniziali (KAPR 93 deg )
H1.3.Z.HA, Hardness: 60 HRC
h
ap 0.1 mm (0.07 - 0.2)
fn 0.09 mm/r (0.06 - 0.18)
hex 0.06 mm/r (0.04 - 0.12)
vc 185 m/min (195 - 170)

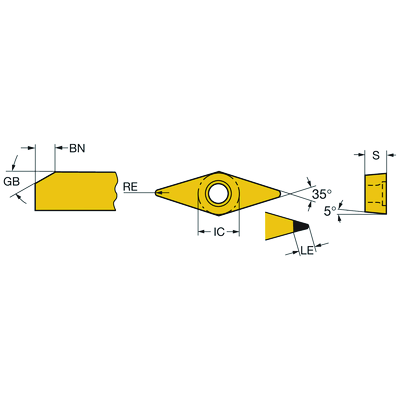

Illustrazioni tecniche
Specifiche dei prodotti
Livello 1 di classificazione del materiale(TMC1ISO)
Tipo di operazione
(CTPT)
finishing
Codice tipo di montaggio inserto (metrico)(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
Diametro del foro di fissaggio(D1)
4,4 mm
Misura e forma dell'inserto(CUTINT_SIZESHAPE)
VB1604
Numero di taglienti(CEDC)
2
Diametro del cerchio inscritto(IC)
9,525 mm
Codice della forma dell'inserto(SC)
Rhombic 35
Lunghezza effettiva del tagliente(LE)
2,5 mm
Raggio di punta
(RE)
0,4 mm
Ampiezza della superficie(BN)
0,15 mm
Angolo della superficie(GB)
30 °
Versione
(HAND)
Neutral
Qualità
(GRADE)
7015
Substrato(SUBSTRATE)
BC
Rivestimento(COATING)
PVD TiN
Spessore dell'inserto(S)
4,7625 mm
Angolo di spoglia inferiore principale(AN)
5 °
Peso dell'articolo(WT)
0,0041 kg
Sede inserto(SSC_M)
16
Codice misura sede inserto, in pollici(SSC_N)
3/8
Data di lancio(ValFrom20)
25/02/12
ID pacchetto di introduzione(RELEASEPACK)
12.1
