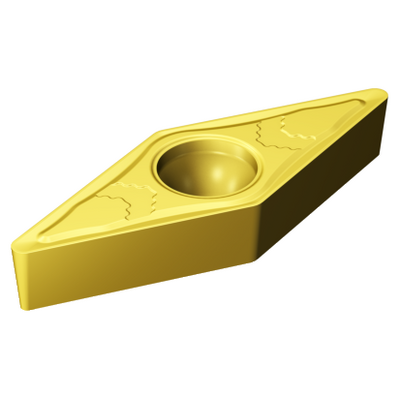

Rappresentazione generica
Quantità per confezione: 10
ISO: VBMT 16 04 08-MMC 2025
ID materiale: 6198170
EAN: 26198170
ANSI: VBMT 332-MMC 2025
Valori iniziali (KAPR 93 deg )
M1.0.Z.AQ, Hardness: 200 HB
m
ap 2 mm (0.25 - 3)
fn 0.17 mm/r (0.1 - 0.25)
hex 0.17 mm/r (0.1 - 0.25)
vc 205 m/min (235 - 180)
Illustrazioni tecniche
Specifiche dei prodotti
Livello 1 di classificazione del materiale(TMC1ISO)
Geometria(CBMD)
MMC
Tipo di operazione
(CTPT)
pre-machining with demand on surface
Codice tipo di montaggio inserto (metrico)(IFS)
Partly cylindrical, 40-60 deg countersink on one or two sides
Diametro del foro di fissaggio(D1)
4,4 mm
Misura e forma dell'inserto(CUTINT_SIZESHAPE)
VB1604
Numero di taglienti(CEDC)
2
Diametro del cerchio inscritto(IC)
9,525 mm
Codice della forma dell'inserto(SC)
Rhombic 35
Lunghezza effettiva del tagliente(LE)
15,8063 mm
Raggio di punta
(RE)
0,7938 mm
Versione
(HAND)
Neutral
Qualità
(GRADE)
2025
Substrato(SUBSTRATE)
HC
Rivestimento(COATING)
CVD TiCN+Al2O3+TiN
Spessore dell'inserto(S)
4,7625 mm
Angolo di spoglia inferiore principale(AN)
5 °
Peso dell'articolo(WT)
0,0072 kg
Sede inserto(SSC_M)
16
Codice misura sede inserto, in pollici(SSC_N)
3/8
Data di lancio(ValFrom20)
13/08/12
ID pacchetto di introduzione(RELEASEPACK)
12.2
