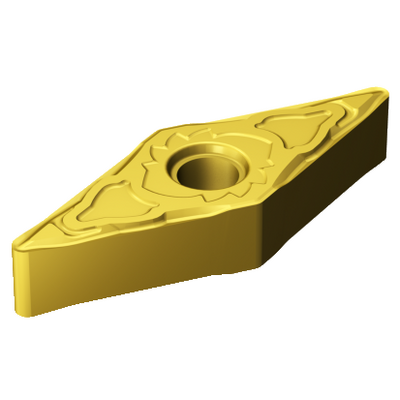

Rappresentazione generica
Quantità per confezione: 10
ISO: VNMG 16 04 12-SF S05F
ID materiale: 5891440
EAN: 25891440
ANSI: VNMG 333-SF S05F
Valori iniziali (KAPR 93 deg )
S2.0.Z.AG, Hardness: 350 HB
s
ap 0.8 mm (0.4 - 2)
fn 0.18 mm/r (0.13 - 0.26)
hex 0.17 mm/r (0.12 - 0.25)
vc 80 m/min (85 - 70)
Illustrazioni tecniche
Specifiche dei prodotti
Livello 1 di classificazione del materiale(TMC1ISO)
Geometria(CBMD)
SF
Tipo di operazione
(CTPT)
finishing
Codice tipo di montaggio inserto (metrico)(IFS)
Cylindrical fixing hole
Diametro del foro di fissaggio(D1)
3,81 mm
Misura e forma dell'inserto(CUTINT_SIZESHAPE)
VN1604
Numero di taglienti(CEDC)
4
Diametro del cerchio inscritto(IC)
9,525 mm
Codice della forma dell'inserto(SC)
Rhombic 35
Lunghezza effettiva del tagliente(LE)
15,406 mm
Raggio di punta
(RE)
1,1906 mm
Versione
(HAND)
Neutral
Qualità
(GRADE)
S05F
Substrato(SUBSTRATE)
HC
Rivestimento(COATING)
CVD TiCrN+Al2O3+TiN
Spessore dell'inserto(S)
4,7625 mm
Angolo di spoglia inferiore principale(AN)
0 °
Peso dell'articolo(WT)
0,0086 kg
Sede inserto(SSC_M)
16
Codice misura sede inserto, in pollici(SSC_N)
3/8
Data di lancio(ValFrom20)
17/09/10
ID pacchetto di introduzione(RELEASEPACK)
10.2
