詳細イメージ
オーダーメイド
梱包数: 1
ISO: C2A-QSA16-LFJ18B-120CB
マテリアル ID: 8289893
EAN: 7323226938913
ANSI: C2A-QSA16-LFJ18B-120CB

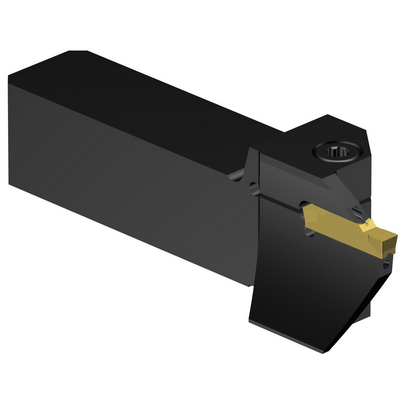

製品関連画像

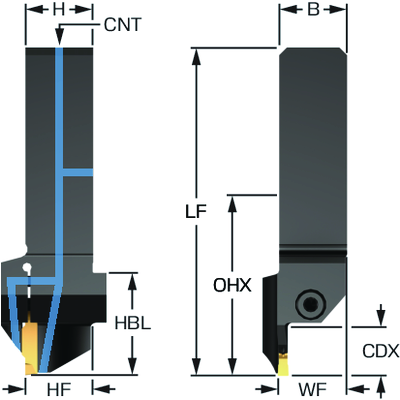

製品データ
最大切込み
(CDX)
18.0086 mm
端面溝の最小内径(DAXIN)
119.9896 mm
端面溝の最大外径(DAXX)
180.0098 mm
軸方向の溝の支持方向(AXGSUP)
2
クランプタイプコード(MTP)
clamp on top of insert
切削工具インターフェース識別子のパート2(CUTINT_MASTER)
CoroCut 2 -size J (C2I-J2-0500-)
シートサイズ(SSC_M)
J
適応インターフェース（機械側）
(ADINTMS)
Rectangular shank -inch: 1 x 1
本体角度（ワーク側）
(BAWS)
0 °
最小突出し量(OHN)
38.1166 mm
最大突出し量
(OHX)
63.6166 mm
勝手
(HAND)
Left
クーラントタイプ（入り口側）
(CNSC)
axial concentric and radial entry
クーラントアウトレットスタイル(CXSC)
axial inclined exit
クーラント出口タイプ(CXST)
both over and under the cutting edge
クーラントインレットのねじサイズ(CNT)
G 1/8-28
クーラント圧(CP)
150 bar
シャンク幅(B)
25.4 mm
シャンク高さ(H)
25.4 mm
機能長さ(LF)
122.1232 mm
機能幅(WF)
25.908 mm
機能高さ(HF)
25.4 mm
全長(OAL)
122.1232 mm
全高(OAH)
40.4 mm
トルク(TQ)
4.5 Nm
重量(WT)
0.516 kg
シートサイズ（インチ表示）(SSC_N)
J
Release date(ValFrom20)
2023/02/20
導入時期（コロパックNo）(RELEASEPACK)
23.1
