詳細イメージ
1週間程度で出荷予定
梱包数: 1
ISO: C2R-QSA10-LG17AD
マテリアル ID: 8196523
EAN: 7323226552188
ANSI: C2R-QSA10-LG17AD
製品関連画像

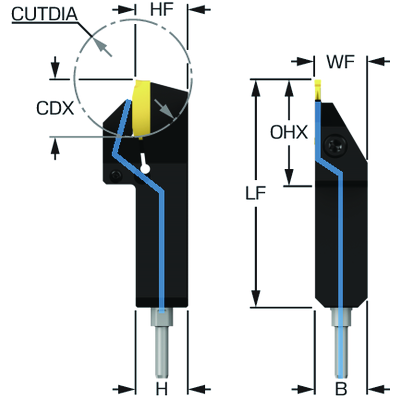

製品データ
最大切込み
(CDX)
17.0002 mm
ワークの最大突切り径(CUTDIA)
34.0106 mm
クランプタイプコード(MTP)
clamp on top of insert
切削工具インターフェース識別子のパート2(CUTINT_MASTER)
CoroCut 2 -size G (C2I-G2-0300-)
シートサイズ(SSC_M)
G
適応インターフェース（機械側）
(ADINTMS)
QS shank coupling -inch: 5/8 x 5/8
本体角度（ワーク側）
(BAWS)
0 °
最小突出し量(OHN)
33.6 mm
最大突出し量
(OHX)
33.6 mm
勝手
(HAND)
Left
クーラントタイプ（入り口側）
(CNSC)
axial concentric entry
クーラントアウトレットスタイル(CXSC)
axial inclined exit
クーラント圧(CP)
80 bar
シャンク幅(B)
15.875 mm
シャンク高さ(H)
15.875 mm
機能長さ(LF)
69.9999 mm
機能幅(WF)
16.0249 mm
機能高さ(HF)
15.875 mm
トルク(TQ)
2.5 Nm
全長(OAL)
69.9999 mm
全高(OAH)
25.875 mm
重量(WT)
0.12 kg
シートサイズ（インチ表示）(SSC_N)
G
Release date(ValFrom20)
2023/09/25
導入時期（コロパックNo）(RELEASEPACK)
23.2
