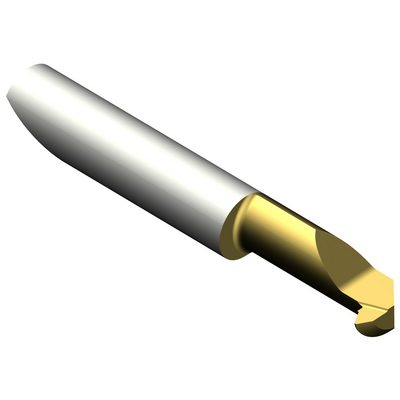

詳細イメージ
在庫あり
梱包数: 1
ISO: CXS-06TH150VM-6215L 1025
マテリアル ID: 5726681
EAN: 11788840
ANSI: CXS-06TH150VM-6215L 1025
製品関連画像
製品データ
被削材分類レベル1(TMC1ISO)
P
M
K
N
S
H
ねじ部の形状タイプ(THFT)
M (Metric 60°), MF 60°, UN 60°, UNC 60°, UNF 60°
最小ねじピッチ(TPN)
1.5 mm
最大ねじ山ピッチ(TPX)
1.75 mm
ねじ山/インチ、Min(TPIN)
16
ねじ山/ インチ、Max(TPIX)
18
ねじ形状(TPT)
partial profile
理論ねじ高さ(HA)
1.14 mm
ねじ高さの差(HB)
0.16 mm
スポット面取り(CF)
0.18 mm
適応インターフェース（機械側）
(ADINTMS)
CoroTurn XS -metric: 6
最小加工径
(DMIN)
6.2 mm
最大突出し量
(OHX)
17.16 mm
使用可能長さ
(LU)
15 mm
勝手
(HAND)
Left
材種
(GRADE)
1025
母材(SUBSTRATE)
HC
コーティング(COATING)
PVD TiAlN+TiN
クーラントタイプ（入り口側）
(CNSC)
without coolant entry
接続径（機械側）(DCONMS)
6 mm
突出し長さ(LPR)
37.25 mm
機能長さ(LF)
36.5 mm
機能幅(WF)
2.95 mm
機能高さ(HF)
0 mm
本体幅(WB)
3.55 mm
重量(WT)
0.016 kg
全長(OAL)
41.14 mm
Release date(ValFrom20)
2004/01/26
導入時期（コロパックNo）(RELEASEPACK)
04.1
