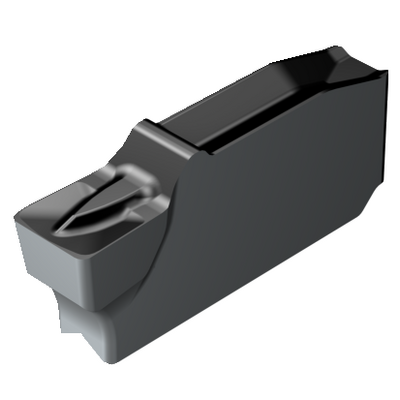

模式的イメージ
梱包数: 5
ISO: QI-NE-0239-0002-GF 1105
マテリアル ID: 7937573
EAN: 7323225414104
ANSI: QI-NE-0239-0002-GF 1105
初回試行値 (Primary (Radial) KAPR 90 deg )
M1.0.Z.AQ, Hardness: 200 HB
m
fn 0.06 mm/r (0.05 - 0.15)
vc 195 m/min (245 - 170)
N1.3.C.AG, Hardness: 90 HB
n
fn 0.06 mm/r (0.05 - 0.15)
vc 1900 m/min (2400 - 240)
S2.0.Z.AG, Hardness: 350 HB
s
fn 0.06 mm/r (0.05 - 0.15)
vc 80 m/min (80 - 80)
製品関連画像
製品データ
被削材分類レベル1(TMC1ISO)
チップブレーカメーカー
(CBMD)
GF
加工タイプ
(CTPT)
finishing
チップ取付けスタイル型番（メートル）(IFS)
Concave prismatic section
チップサイズおよびチップ形状
(CUTINT_SIZESHAPE)
CoroCut QI -size E
切れ刃数(CEDC)
1
シートサイズ(SSC_M)
E
切削幅
(CW)
2.39 mm
切削幅、公差下限(CWTOLL)
-0.02 mm
切削幅、公差上限(CWTOLU)
0.02 mm
コーナR（左勝手）(REL)
0.2 mm
コーナR（右勝手）(RER)
0.2 mm
コーナR 公差下限(RETOLL)
-0.05 mm
コーナR 公差上限(RETOLU)
0.05 mm
本体角度（機械側）(BAMS)
0 °
勝手
(HAND)
Neutral
材種
(GRADE)
1105
コーティング(COATING)
PVD TiAlN
チップ厚さ(S)
2.75 mm
主逃げ角(AN)
8 °
重量(WT)
0.0042 kg
シートサイズ（インチ表示）(SSC_N)
E
Release date(ValFrom20)
2021/09/24
導入時期（コロパックNo）(RELEASEPACK)
21.2
