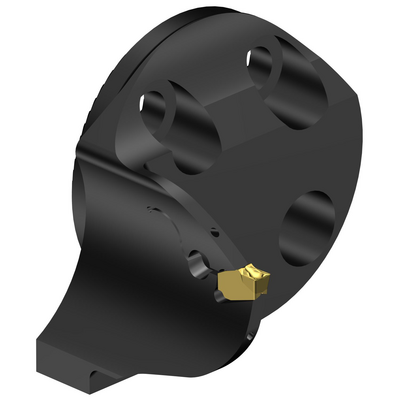

詳細イメージ
1週間程度で出荷予定
梱包数: 1
ISO: SL-QFU-LG20C40-030B
マテリアル ID: 7192530
EAN: 7323221534912
ANSI: SL-QFU-LG20C40-030B
製品関連画像
製品データ
最大切込み
(CDX)
20 mm
端面溝の最小内径(DAXIN)
30 mm
端面溝の最大外径(DAXX)
42 mm
軸方向の溝の支持方向(AXGSUP)
2
クランプタイプコード(MTP)
clamp on top of insert
切削工具インターフェース識別子のパート2(CUTINT_MASTER)
CoroCut QFU -size G (QFU-G-0300-03-TF)
シートサイズ(SSC_M)
QFU-G
適応インターフェース（機械側）
(ADINTMS)
SL head (screw mounted) -size 40
本体角度（ワーク側）
(BAWS)
0 °
最小突出し量(OHN)
36 mm
最大突出し量
(OHX)
36 mm
勝手
(HAND)
Left
クーラントタイプ（入り口側）
(CNSC)
axial concentric entry
クーラントアウトレットスタイル(CXSC)
axial inclined exit
クーラント出口タイプ(CXST)
both over and under the cutting edge
クーラント圧(CP)
150 bar
接続径（機械側）(DCONMS)
40 mm
機能長さ(LF)
36 mm
機能幅(WF)
22 mm
機能高さ(HF)
0.1 mm
全長(OAL)
39.5 mm
重量(WT)
0.149 kg
シートサイズ（インチ表示）(SSC_N)
QFU-G
Release date(ValFrom20)
2021/04/01
導入時期（コロパックNo）(RELEASEPACK)
18.1
