最大限の生産性を実現する3コーナ荒ボーリング工具
ワーク: | 4”ゲートバルブ |
被削材: | フルクラッドインコネル625 |
加工内容: | 荒ボーリング加工 |
機械: | 斗山NHM 8000 |
クーラント: | エマルジョン、スルーおよび外部クーラント供給 |
63%
サイクルタイムを低減
173%
生産性向上

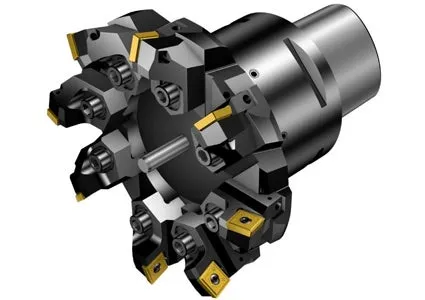

ツインエッジ荒ボーリング工具 | CoroBore® BR30 – キャビティボーリングソリューション | |
チップ | TCMT 16T308 KC 9125 | SPMT 1210-BM 1145 |
zn | 2 | 8 |
n, rpm | 60 | 32 |
vc, m/min (ft/min) | 27.5 (90) | 14.7–15 (48–49) |
vf, mm/min (in/min) | 4.5 (0.177) | 切込み 26 (1.024)~250 mm (9.842 inch) 切込み 20 (0.787)~360 mm (14.173 inch) |
fz mm/z (in/z) | 0.05 (0.002) | 0.1 |
ae mm (inch) | 不均一な表面、溶接の影響を受ける、ボアに対してサイド当たり最小3 mm (0.118 inch) | |
パス回数 | 2 | 2 |
工具寿命 | 18コーナ/キャビティー | 16コーナ/キャビティー |
加工時間 | 78分 | 16分 |
