CoroMill® 200
堅牢な正面フライスカッターと倣いカッター
more_horiz
その他
Start by selecting one or more products
close
まず、1 つ以上の製品を選択します
close

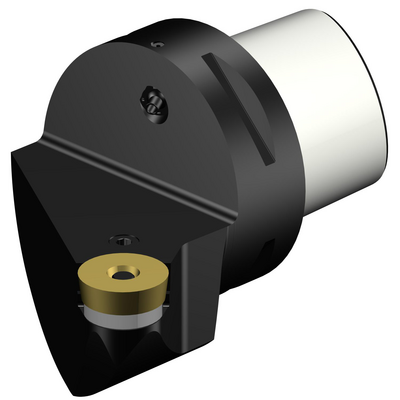

Specific representation
Available
Package quantity: 1
ISO: C10-PRSCR-68110-32
Material Id: 6067803
EAN: 26067803
ANSI: C10-PRSCR-68110-32

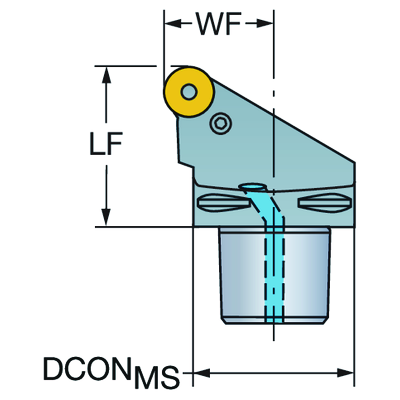

Technical illustrations
Generic representation
Product data
Clamping type code(MTP)
clamp with pin through hole
Insert type(CUTINT_MASTER)
metric RCMX 320900
Connection - machine side(ADINTMS)
Coromant Capto (bolt and segment clamping) -size C10

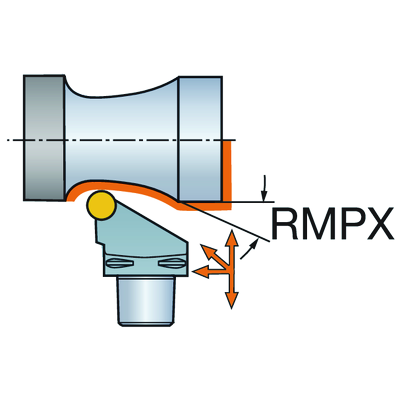

Maximum ramping angle
(RMPX)
27 °
Workpiece side body angle
(BAWS)
0 °
Machine side body angle(BAMS)
0 °
Maximum overhang
(OHX)
110 mm
Hand
(HAND)
Right
Coolant exit style(CXSC)
decentral exit with nozzles, adjustable
Coolant entry style(CNSC)
axial concentric and radial entry
Coolant pressure(CP)
40 bar
Connection diameter machine side(DCONMS)
100 mm
Functional length(LF)
110 mm
Functional width(WF)
68 mm
Functional height(HF)
0 mm
Orthogonal rake angle(GAMO)
0 °
Inclination angle(LAMS)
0 °
Torque(TQ)
17 Nm
Body material
(BMC)
Steel
Weight of item(WT)
4.819 kg
Master insert identification(MIID)
RCMX 32 09 00
Overall length(OAL)
170 mm
Insert seat(SSC_M)
32
Insert seat size code imperial view(SSC_N)
1.260
Release date(ValFrom20)
20/09/2011
Release pack id(RELEASEPACK)
11.2
