アルミ合金用CoroMill® Dura
製品ラインナップ
| 型番 | ZEFF | APMX | DC mm (inch) | ネック | チップブレーカ | RE mm (inch) | 最大ランピング角 | フル溝対応 |
| 1K223-NA/-NB | 3 | 1.5×D | 2–25 (.079–.984) | - | - | - | 20° | 1.5×D |
| 1K223-NG/-NH | 3 | 1.5×D | 2–25 (.079–.984) | あり | - | 0.2–4 (.008–.158) | 7° | 0.75×D |
| 1K233-NA/-NB | 3 | 2×D | 2–25 (.079–.984) | - | - | 0.2–4 (.008–.158) | 20° | 2×D |
| 1K253-NB | 3 | 3×D | 6–25 (.236–.984) | - | - | - | 5° | 0.5×D |
工具選定
「プラグ・アンド・プレイ」ソリューション
1K223-NA/NB
(z = 3、APMX = 1.5×D)
2xDバージョン
1K233-NA/NB
(z=3、APMX=LU=2×D)
大きな切込み、小さな切削幅
1K253-NB
(z=3、APMX=LU=3×D)
大きな切込み、大きな切削幅
1K223-NG/-NH
(z=3、APMX=1.5×D、LU=3×D)
推奨切削条件

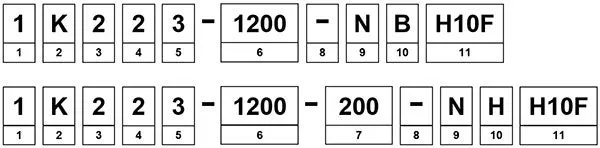

推奨切削条件を表示する型番の見方
1 シリーズ
1: 汎用
2 刃先形状
K: WhisperKut™
3 ねじれ溝角度
2: 25°<FHA≤35°
3: 35°<FHA≤45°
4 工具形状の平均切込み長さ (APMX/DC)
1: 0.6-1.0xDC
2: 1.1-1.5xDC
3: 1.6-2.0xDC
5: 2.6-3.0xDC
6: 3.1-3.5xDC
7: 3.6-4.0xDC
5 刃数
2: 2
3: 3
4: 4
5: 5
7: 7
6 切削径 (DC) (1/100)
例： 1200 = 12.00 mm (.472 inch)
7 コーナーR (1/100)
例： 200 = 2 mm (.079 inch)
8 クーラント
- クーラントなし
C: 径方向クーラント出口
A: 軸方向クーラント出口
9 第一推奨のISO被削材
N: ISO N
X: マルチ
10 シャンク
A: 円筒シャンク
B: ウェルドン
C: ネック付き円筒シャンク
D: ネック付きウェルドン
E: 円筒シャンク、寸法延長
F: ウェルドン、寸法延長
G: ネック付き円筒シャンク、寸法延長
H: ネック付きウェルドン、寸法延長
11 材種
例： 1200 = 12.00 mm (.472 inch)
7 コーナーR (1/100)
例： 200 = 2 mm (.079 inch)
8 クーラント
- クーラントなし
C: 径方向クーラント出口
A: 軸方向クーラント出口
9 第一推奨のISO被削材
N: ISO N
X: マルチ
10 シャンク
A: 円筒シャンク
B: ウェルドン
C: ネック付き円筒シャンク
D: ネック付きウェルドン
E: 円筒シャンク、寸法延長
F: ウェルドン、寸法延長
G: ネック付き円筒シャンク、寸法延長
H: ネック付きウェルドン、寸法延長
11 材種
