CoroMill® Dura
汎用超硬エンドミル
製品ラインナップ
| ZEFF | APMX | DC (mm) | ネック | ブレーカ | RE (mm) | 面取り (mm) | 最大ランピング角 | フル溝対応 | |
| 1K212-XA/-XB | 2 | 1xD | 2-20 | - | - | - | 0.08-0.3 | 20° | 1xD |
| 1K232-XA/-XB | 2 | 2xD | 1-20 | - | - | - | 0.08-0.3 | 20° | 1.5xD |
| 1K312-XA/-XB | 3 | 1xD | 2-20 | - | - | - | 0.08-0.3 | 5° | 1.5xD |
| 1K333-XA/-XB | 3 | 2xD | 1-20 | - | - | - | 0.08-0.3 | 5° | 1xD |
| 1K324-XA/-XB | 4 | 1.5xD | 2-20 | - | - | - | 0.08-0.3 | 20° | 1.5xD |
| 1K334-XC/-XD | 4 | 2xD | 2-20 | あり | - | 0.2-4 | - | 20° | 1xD |
| 1K334-XB | 4 | 2xD | 6-20 | - | - | - | 0.13-0.3 | 20° | 1xD |
| 1K344-XD | 4 | 2.5xD | 6-20 | あり | - | - | 0.13-0.3 | 20° | 1xD |
| 1K354-XC/XD | 4 | 3xD | 2-20 | あり | あり | 0.2-4 | - | 5° | 0.25xD |
| 1K325-XA/-XB | 5 | 1.5xD | 3-20 | - | - | - | 0.08-0.3 | 10° | 1xD |
| 1K335-XC/XD | 5 | 2xD | 3-20 | あり | - | 0.2-4 | - | 10° | 0.5xD |
| 1K365-XC/XD | 5 | 3.5xD | 3-20 | あり | あり | 0.2-4 | - | 4° | - |
| 1K365-XD | 5 | 3.5xD | 6-20 | あり | あり | - | 0.13-0.3 | 4° | - |
| 1K337-XD | 7 | 2xD | 6-25 | あり | - | 0.5-4 | - | 5° | - |
| 1K357-XD | 7 | 3xD | 6-25 | あり | あり | 0.5-4 | - | 4° | - |
| 1K377-XD | 7 | 4xD | 6-25 | あり | あり | 0.5-4 | - | 3° | - |
工具選定
第一推奨
「プラグ・アンド・プレイ」ソリューション
1K334/1K344 (z=4、APMX=2×D)
1K324 (z=4、APMX=1.5×Dc)
より詳細な仕様について
キー溝 /DTHアプリケーション
1K212 (z=2, APMX=1×Dc)
1K232 (z=2, APMX =2×Dc)
1K313 (z=3, APMX =1×Dc)
1K333 (z=3, APMX =2×Dc)
高送り側面フライス加工 / 小さな切込み
1K354 (z=4, APMX=3×Dc)
1K365 (z=5, APMX=3.5×Dc)
中程度から大きな切込み / 高送り側面フライス加工
1K325 (z=5, APMX=1.5×Dc)
1K335 (z=5, APMX=2×Dc)
仕上げ / 中仕上げ
1K337 (z=7, APMX=2×Dc)
1K357 (z=7, APMX=3×Dc)
1K377 (z=7, APMX=4×Dc)

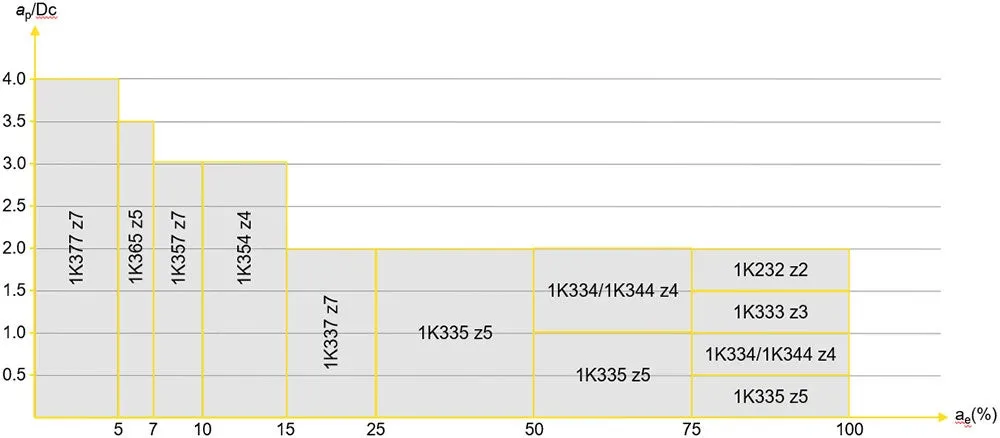

最大切込み：ap/ae限界
推奨切削条件

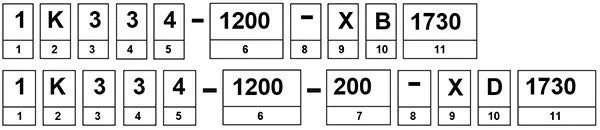

1. シリーズ
1：汎用型
2. 正面ブレーカ
K：WhisperKut
3. ねじれ溝角度
2：25° <ねじれ溝角度≤35°
3：35° <ねじれ溝角度≤45°
4. 工具スタイルの平均切込み長さ (APMX/DC)
1：0.6-1.0 x DC
2：1.1-1.5 x DC
3：1.6-2.0 x DC
5：2.6-3.0 x DC
6：3.1-3.5 x DC
7：3.6-4.0 x DC
5. 異なる工具スタイル型番間の通し番号
2：2枚刃
3：3枚刃
4：4枚刃
5：5枚刃
7：7枚刃
6. 切削径 (DC) (1/100)
例：1200 = 12.00 mm
7. コーナーR (1/100)
例：200 = 2 mm
8. クーラント
- クーラントなし
C：径方向クーラント出口
A：軸方向クーラント出口
9. 第一推奨のISO被削材
X：汎用
10. シャンク
A：円筒
B：ウェルドン
C：ネック付き円筒
D：ネック付きウェルドン
11.
