CoroChuck® 930
高精度油圧チャック 高精度および耐工具脱落性が求められるフライス加工、穴加工およびリーマ加工用 一般的なマシンインターフェースのほとんどに使用可能
お客様の加工事例、ツインスクリュー製造テスト
お客様はびびりと工具摩耗による工具の抜け落ちの問題を抱えていました。
| ワーク： | ツインスクリュー |
| 被削材： | 鋼 (42CrMo4) |
| 加工内容： | フライス加工 |
| 機械： | DMG森精機 NT6500/6000 |
| チャック： | CoroChuck® 930 HD25/C8 |
| コレット： | CLF 25/20 (393.CLF-252056) |
| エンドミル： | 2S342-2000-200-PA 1730 |
100%
耐工具脱落性
| 切削条件 | |
| n, rpm | 3220 |
| vf mm/min | 1500 (590) |
| ap mm (inch) (不等ピッチ) | 10 (0.394) (基準) |
| ae mm (inch) (フル溝) | 20 (0.787) |
| 結果： | 機械式ロックインターフェースのソリューションで、安定した加工プロセスと100％の耐工具脱落性が得られた。工具寿命の延長により、生産性が向上。 |

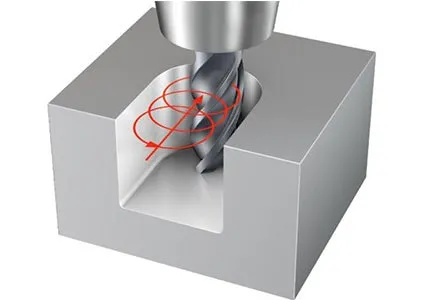

CoroMill® Pluraを使用したお客様の性能テスト
| 加工内容 | トロコイドフライス加工 |
| 被削材 | Inconel 718 (CMC 20.22、MC S2.0.Z.AG) |
| 機械 | ヘルムレ製C50 |
| 切削条件 | CoroChuck® 930 | 競合他社 |
| n rpm | 3183 | 3183 |
| vc m/min (ft/min) | 80（260） | 80（260） |
| ap mm (inch) | 18 (0.709) | 18 (0.709) |
| vf mm/min | 763.92（30.040） | 763.92（30.040） |
| fz mm/z (in/z) | 0.06 (0.0024) | 0.06 (0.0024) |
| 結果 | ||
| 総加工時間、分 | 12 | 6 |
| 工具状態 | 工具欠損 | 工具欠損 |
| CoroChuck® 930によって加工時間が2倍に増加しましたが、クランプ状態と防振性能が改善されました。 |
