CoroTurn® TR
安定性の高い外径および内径倣い加工
お客様の加工事例
CoroTurn® ハードPrimeTurningによる仕上げ加工
+38%
工具寿命の向上
工具寿命の向上
+19%
生産性
生産性
| コンポーネント | インプットシャフト | |
| 材料 | H1.3.Z.HA、16MnCr5、60HRC(浸炭焼入れ) | |
| オペレーションズ | 仕上げ加工 (Rz max. 4) | |
| 機械 | EMAG VTC |
挑戦： お客様は、生産性を高め、より高い部品生産能力を達成するためのソリューションを探していました。
結果： CoroTurn® TR Hard Primeに変更することにより、お客様は工具寿命の大幅な延長とサイクルタイムの短縮を体験し、生産性の向上を実現しました。
| 競争者 | サンドビック・コロマント | |
| 道具 | - | C4-TR-D13HCL-27050 |
| チップ | - | TR-DC1306S01515FWX 7115 |
| vc、m/min (ft/min) | 100 (328) | 160 (524) |
| fn、mm/rev (in/rev) | 0.20 (0.008) | 0.30 (0.012) |
| ap、mm (inch) | 0.15 (0.006) | 0.15 (0.006) |
| 工具寿命、個 | 216個 | 300個 |
お客様の加工事例
CoroTurn® TRによる倣い加工、QSシャンク
| 被削材 | ステンレス鋼、M1.0.Z.AQ(200 HB) |
| 切削工具、チップ | QS-TR-D13JCR 2020HP、D1308 2025 |
| VC m/min (ft/min) | 200 (3.94) |
| fn mm/r (in/rev) | 0.18 (0.007) |

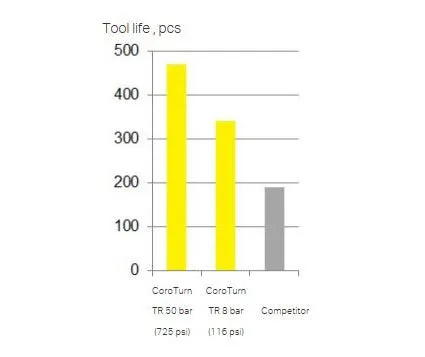

QS™ ホールディングシステムシャンクをCoroTurn® TRに変更すると、お客様は驚くほど多くの部品を加工することができました。逃げ面すくい面クーラントを導入した結果、高いクーラント圧力でも低いクーラント圧力でも大幅な改善を実感できます。
| クーラント、バール(psi) | 50 (725) | 8 (116) | 外 |
| 工具寿命、個 | 470 | 340 | 190 |
お客様の加工事例
CoroTurn® TRによる高精度高硬度材旋削加工
+186%
工具寿命
工具寿命
| 操作 | 外径精密高硬度材旋削加工 |
| コンポーネント | 三脚(スパイダー) |
| 材料 | 16 MnCrS5 (58 – 62 HRc) |
| 道具 | TR-SL-D13UCR-25 |
| チップ | TR-DC1308S01020F 7015 |
挑戦：お客様は、外径精密高硬度材旋削加工の効率的なソリューションを開発する必要がありました。目標は、許容できるコスト範囲内で加工面品質と加工能力を達成することでした。
結果：
- 部品当たりコストの削減と加工能力の向上
- 他の工具と比較して厳しい公差を維持する一貫した品質
- 工具寿命が70個から200個に向上
- 生産性が31%向上
| vc m/min (ft/min) | 140 (459) | 150 (492) |
| fn mm/rev (inch/rev) | 0.07 (0.002) | 0.05 (0.0019) |
| ap mm (インチ) | 0.3 (0.011) | 0.3 (0.011) |
| 結果 | ||
| 加工面品質 (Ra) | 0.5 | 0.5 |
| 工具寿命 (個) | 200 | 70 |
| 加工時間 (分) | 61.16 | 27.97 |
| 切りくず除去 (Q) | 2.94 | 2.25 |
